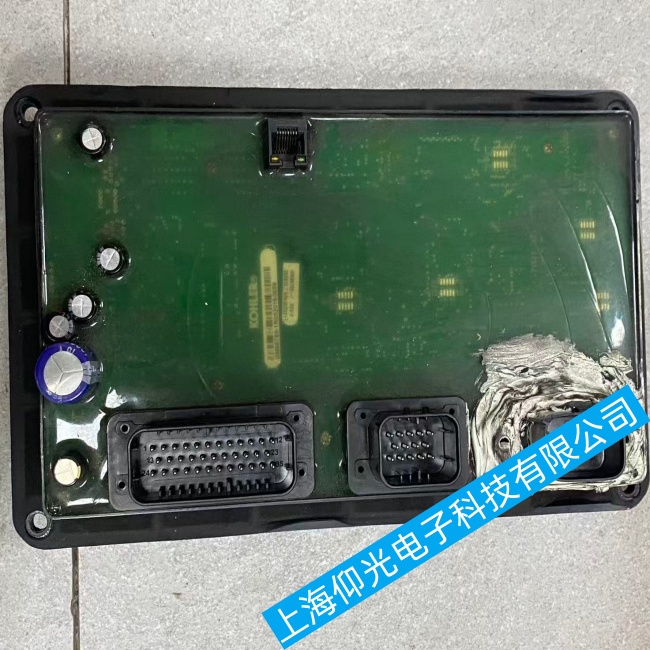

科勒 Decision-Maker 3500 發電機組控制器無法開關機故障排查步驟詳解
前置安全操作
斷開機組輸出斷路器，切離負載；
緊急停機按鈕拉出復位，確認無鎖死急停；
斷開蓄電池負極，等待 3 分鐘釋放板載電容再拆控制器接線，防止燒板。
一、科勒 Decision-Maker 3500 發電機組控制器整機無響應
故障原因與處理
蓄電池供電異常（最高發）
靜置電壓低于 12.4V（12V 系統）/24.8V（24V），虧電導致控制器無法喚醒；
處理：充電或更換電瓶，打磨電瓶樁頭、接地端子氧化層，緊固主線；測量控制器 TB1 電源端子 B+/B - 電壓，開機瞬間壓降＞1V 為線纜過細 / 虛接，更換粗控制線。
控制器直流保險熔斷
TB1 端子內置 DC 主保險，過流、反接極易燒斷；
處理：同規格保險更換，排查線路有無短路、傳感器破皮搭鐵，禁止加大保險容量。
主接地斷路
控制器負極、機組機體接地松動，信號回路失效；重新壓接接地線，保證金屬無銹蝕。
主板硬件損壞
屏幕背光、按鍵無任何反饋，供電電壓正常仍不啟動；需更換 DM3500 主板，更換后用 SiteTecht 軟件導入原廠參數與固件。
二、科勒 Decision-Maker 3500 發電機組控制器屏幕正常點亮，但面板 RUN/STOP 按鍵按動無動作，無法本地開關機
1. 故障鎖定：存在鎖存停機故障（紅色故障告警）
DM3500 觸發油壓低、水溫高、超速、ECM 通訊丟失、低電壓、過啟動后會鎖死啟停邏輯，不清除故障無法操作開關機。
解決步驟：
① 按面板告警 (!) 鍵查看當前停機代碼；
② 處理對應故障（補機油 / 冷卻液、清理散熱、檢修轉速傳感器、修復發動機 ECM 通訊線、更換虧電電瓶）；
③ 長按OFF/RESET復位故障鎖存，再嘗試 RUN 啟動。
2. 急�；芈烦ｉ]觸點斷開
機組急停按鈕、遠程急停為常閉回路，斷開后直接屏蔽所有啟停指令；
測量急停輸入端子通斷，按鈕未拉出復位、線路斷線、端子松脫都會失效；修復接線 / 更換急停開關。
3. 本地按鍵排線 / 按鍵板故障
按鍵無按鍵音、屏幕無按鍵反饋；
斷電拔下控制器內部 P4 排線重新插緊；排線氧化、按鍵板老化則更換操作面板組件。
4. 模式權限設置鎖定
控制器被設置為僅遠程控制、禁止本地操作（SiteTecht 軟件參數）；
連接電腦用 SiteTecht 4.1 以上版本修改控制權限，開啟本地面板啟停權限。
5. 啟動 / 停機輸出繼電器板載損壞
面板按鍵有反應，但無啟動馬達吸合、無停機斷油信號；
斷電拆開控制器，測量板載 K2 啟動繼電器、停機輸出繼電器通斷；觸點粘連 / 線圈斷路直接更換主板。
三、科勒 Decision-Maker 3500 發電機組控制器能開機，但無法正常停機
停機輸出回路斷線、燃油電磁閥卡死常開
DM3500 停機輸出控制發動機斷油閥；端子松脫、電磁閥線圈燒毀，機組持續供油不停機；測量停機輸出電壓，修復線路或更換燃油切斷閥。
轉速傳感器 MPU 信號異常
機組運行時無轉速反饋，控制器邏輯誤判未啟動，拒絕執行停機指令；
檢查磁電式轉速傳感器間隙 0.8–1.2mm，測量兩端交流電壓，轉動飛輪應有 0.5–3VAC；斷線、傳感器損壞直接更換。
發動機 ECM CAN 總線通訊中斷
柴油機 ECM 與 DM3500 通訊丟失，停機指令無法下發發動機；
檢查 CAN-H/CAN-L 雙絞線屏蔽接地，終端電阻 60Ω 是否丟失，修復通訊線束。
停機鎖存程序異常
無硬件故障但停機邏輯卡死；執行完整斷電復位：斷開電瓶負極 5 分鐘后重裝，清除事件日志，仍異常則重新刷寫控制器固件。
四、科勒 Decision-Maker 3500 發電機組控制器自動模式 AUTO 無法自動啟停
市電檢測 PT/CT 電壓采樣斷線
控制器采集市電信號丟失，無法識別斷電 / 復電；檢查電壓互感器、采樣端子接線緊固。
自動啟停參數配置錯誤
啟動延時、停機冷卻延時設置超限，自動功能禁用；用 SiteTecht 核對 AUTO 邏輯參數，恢復出廠自動啟停預設。
遠程啟停輸入端子短路 / 搭鐵
遠程干接點控制線破皮搭地，持續強制停機 / 禁止啟動；分離遠程控制線排查短路點。
五、科勒 Decision-Maker 3500 發電機組控制器高頻隱性故障與預防方案
DM3500 無法開關機優先查電瓶電壓、直流保險、急�；芈放c紅色鎖存故障。屏幕亮按鍵無效先復位故障告警，急停未復位、本地控制權限關閉、按鍵排線松動是常見誘因。能啟動不能停機重點檢修斷油電磁閥、轉速傳感器、CAN 通訊線路。長期潮濕環境易造成端子氧化、主板短路，每月清理控制器端子灰塵，每年緊固電瓶與接地主線，定期導出故障日志提前預警傳感器與繼電器老化。
六、科勒 Decision-Maker 3500 發電機組控制器維修收尾校驗
故障修復后執行三項測試：
本地 OFF→RUN→OFF 完整啟停 3 次，無卡頓；
觸發急停再復位，確認啟�；謴驼�；
切換 AUTO 模式模擬市電斷電 / 來電，自動啟停動作正常；
清除全部歷史故障記錄，保存控制器參數。
