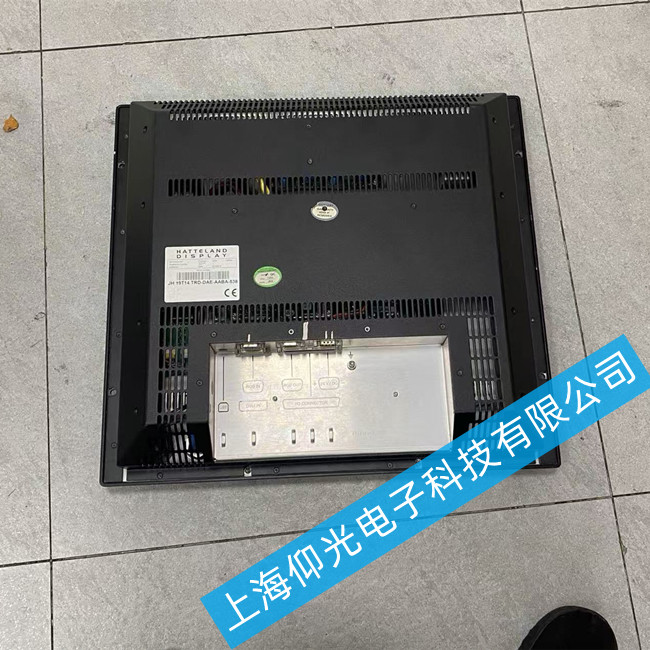

哈特蘭觸摸屏維修JH 19T14 TRD-DAE-AABA-538白屏故障維修
哈特蘭JH19T14TRD-DAE-AABA-612觸摸屏黑屏故障維修的相關背景，針對同系列JH19T14TRD-DAE-AABA-538觸摸屏白屏故障，給出適配的維修方案：
一、核心故障原因
外部供電異常：24V DC輸入電壓不穩、接線虛接，顯示回路供電中斷
顯示鏈路故障：屏線松動脫落、LCD負壓驅動電路異常，無法正常驅動屏幕顯示
硬件元件損壞：電源板電容鼓包、背光高壓板燒毀、主控板顯示驅動芯片故障
環境誘因：工業現場積塵腐蝕接口、元件虛焊，引發間歇性顯示異常
二、分步維修方法
基礎外部排查
斷電后重新插拔屏線確認連接牢固，上電檢測外部24V DC輸入電壓，排除供電缺相、接線松動問題。
電源回路檢修
拆機目視檢查主板電容是否鼓包漏液，用萬用表測量電源板輸出的+5V、+12V電壓，更換熔斷的保險、失效的電解電容。
顯示鏈路修復
檢測LCD負壓電路輸出電壓，更換松動氧化的屏線，修復損壞的背光高壓板，恢復屏幕背光驅動能力。
主控板深度檢修
清潔主板積塵，排查顯示驅動芯片虛焊點位，更換損壞的驅動元件，完成后通電測試。
整機驗證
修復后連續通電運行2小時，確認屏幕顯示穩定無白屏復發，做好接口防腐防護適配工業現場環境。
三、電源供應檢查
檢查觸摸屏的電源是否正常。電源問題是最常見的導致白屏的原因之一。確保電源線連接牢固，沒有松動或損壞。使用萬用表測量電源輸出電壓，確認其是否符合設備規格要求。如果電源輸出電壓不穩定或低于標準值，可能需要更換電源適配器或內部電源模塊。檢查電源板上的電容是否有鼓包或漏液現象，這些問題可能導致電源供應不足，從而引發白屏。
如果電源部分正常，但設備仍出現白屏，需進一步檢查背光系統。觸摸屏的背光負責提供光源，如果背光故障，屏幕可能顯示為白色。檢查背光驅動電路是否工作正常，背光燈管或LED是否損壞。必要時，更換背光組件或修復驅動電路。
四、硬件連接檢查
硬件連接松動或損壞也可能導致白屏。檢查觸摸屏與主板之間的連接線是否插緊，是否有斷裂或磨損。重新插拔連接線，確保接觸良好。如果連接線損壞，應更換新的線纜。檢查主板上的顯示接口是否有氧化或污垢，清理后重新連接。
如果硬件連接正常，但問題依舊，可能是顯示屏本身故障。使用替換法，將疑似故障的顯示屏連接到正常的主板上，或反之，以確定是顯示屏還是主板問題。如果顯示屏損壞，需更換新的顯示屏。如果主板故障，需進一步檢修或更換主板。
