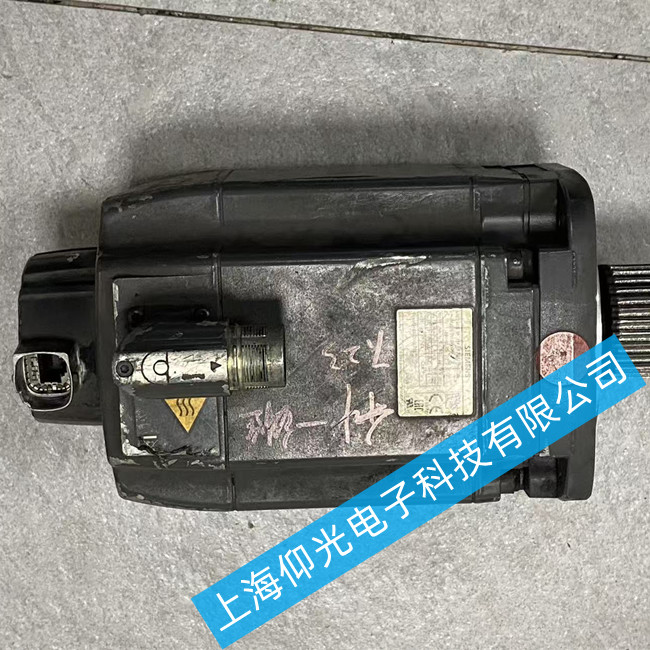

西門子伺服電機維修1FK7063-2AF71-1QG0編碼器損壞維修方法
針對1FK7063-2AF71-1QG0型號伺服電機編碼器損壞故障，給出完整維修方案：
一、核心故障判定
編碼器損壞后典型表現為電機運行抖動、定位精度驟降，驅動器報編碼器通訊類報警，可通過示波器檢測編碼器輸出信號波形，確認信號缺失、畸變即可判定硬件損壞。
二、分步維修方法
完全斷電后拆解電機后端蓋，做好原編碼器的安裝位置標記，避免重裝時同軸度偏移。
清理編碼器安裝基座的積塵油污，更換同型號適配的全新編碼器，嚴格對齊標記點位完成固定。
接入西門子專用調試軟件，重新完成編碼器零點校準，寫入正確的位置偏移參數。
西門子伺服電機核心維修流程
故障確認與斷電：排查驅動器報警（如 F31111/F31135），確認非電纜或插頭問題；徹底斷電并釋放直流母線電壓。
拆卸舊編碼器：使用專用頂絲工具平穩頂出編碼器，嚴禁敲擊以免震碎內部光柵盤或損傷電機軸；記錄安裝角度標記（若有）。
更換新編碼器：安裝同規格原廠編碼器（該型號為 20 位單圈絕對值，Drive-CLiQ 接口），確保同心度，緊固螺絲需按對角線順序分次擰緊。
電子調零與復位：連接西門子調試軟件（Startdrive/Starter），執行“拓?fù)渥R(shí)別”、“刪除編碼器數據”及“換向角校準”（參數 P0404.4 等），不可省略此步，否則必報故障。
空載測試：脫開負載低速試運行，監測電流波動與位置反饋穩定性，確認無報警后再帶載運行 。
關鍵注意事項
型號匹配：該電機標配Drive-CLiQ 接口絕對值編碼器（非普通增量式），必須使用原廠或經西門子認證的兼容總成，普通編碼器無法通訊 。
調零必要性：1FK7 系列為永磁同步電機，更換編碼器后必須重新校準換向角，否則會導致電機抖動、過流甚至“飛車”事故 。
工具要求：需具備液壓拉馬（拆軸承時）、專用頂絲、示波器（輔助信號檢測）及正版西門子調試軟件；無專業設備建議送修 。
風險提示：自行拆解若導致碼盤破裂、軸損傷或密封失效（IP64 破壞），將造成二次損壞且失去保修資格 。
組裝完成后空載試運行，確認電機運行平穩無報警，帶載測試定位精度達標，驗證維修效果。
西門子伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
