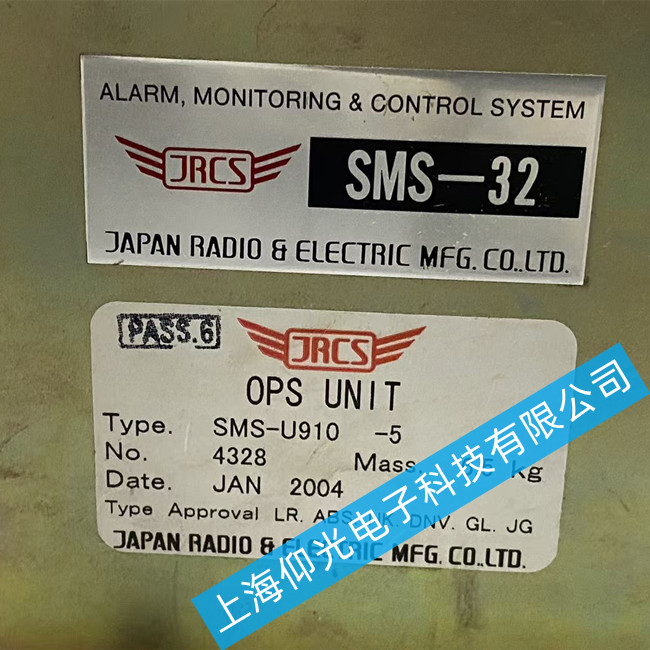

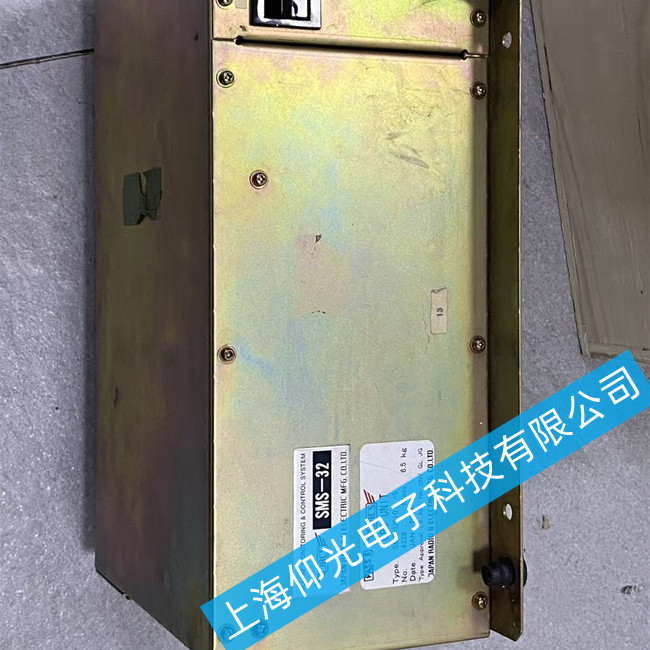

JRCS控制器維修SMS-U910-5輸出電壓低故障維修方法
一、核心故障原因
外部輸入供電電壓偏低、接線端子虛接，導致輸入側供電不足
內部電源回路電解電容容量衰減、整流二極管性能劣化，拉低輸出電壓
輸出回路負載短路過載，或穩壓控制芯片故障，無法維持額定輸出電壓
二、分步維修方法
先檢測外部輸入供電電壓，確認電壓符合額定規格，緊固所有松動的接線端子，排除外部供電異常誘因。
拆機檢測電源回路元件，替換容量衰減的鼓包電解電容、性能劣化的整流二極管，恢復電源回路的轉換效率。
檢測輸出側負載狀態，排查短路過載故障，更換損壞的穩壓控制芯片，讓輸出電壓恢復至額定范圍。
完成修復后帶載測試輸出電壓，確認數值穩定達標，連續運行30分鐘驗證故障完全排除。
JRCS工控機關鍵檢測點與判斷
輸入側：萬用表測接線端子電壓，低于下限（如 21.6V）需檢查前級供電及線路壓降；
輸出側：空載測電壓，若恢復正常則原負載過重或短路；若仍低且無短路，模塊內部故障；
反饋/光耦：重點檢查分壓電阻變值、電容漏電及光耦性能，這是輸出電壓偏低但無短路的常見原因；
散熱與元件：觸摸模塊是否有過熱，檢查輸出電容鼓包、二極管擊穿等明顯物理損傷 。
注意事項
斷電操作：測量電阻及更換元件必須斷電，防止燒毀萬用表或擴大故障；
負載隔離：維修時務必斷開外部負載，區分是控制器自身故障還是外部設備拉低電壓；
專業工具：需具備可調電源、示波器及電子負載儀進行帶載測試，普通萬用表僅能初步判斷；
型號匹配：SMS-U910-5 為專用船舶/工控電源，替換時需嚴格核對電壓、電流及接口定義，不可隨意代換 。
JRCS控制器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
