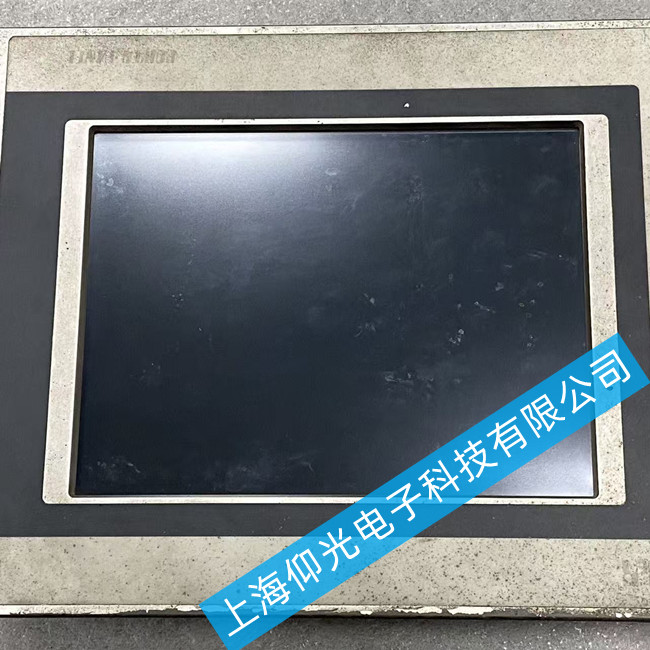

貝加萊觸摸屏維修4PP220.1043-75進入不了系統故障維修方法
針對貝加萊4PP220.1043-75觸摸屏進不了系統故障，給出完整維修方案：
一、核心故障原因
供電異常：24V直流輸入電壓不穩、接線虛接，導致系統啟動供電不足
存儲介質故障：內置CF卡/系統閃存損壞，系統文件丟失無法加載
硬件元件老化：主板電源回路電容鼓包、主控芯片虛焊，啟動鏈路異常
固件損壞：系統固件意外崩潰，啟動引導程序出錯
二、分步維修方法
基礎供電排查
檢測外部24V DC輸入電壓，確認電壓穩定無波動，緊固所有供電接線端子，排除供電不足誘因。
存儲介質修復
拆機取出內置CF卡，在電腦上備份數據后重新刷入適配的官方系統固件，替換損壞的故障存儲介質。
主板硬件檢修
目視檢查主板電容是否鼓包漏液，檢測電源回路輸出電壓，補焊主控芯片虛焊點位，替換失效的老化元件。
系統引導修復
通過貝加萊專用編程軟件，重新寫入正確的系統引導程序，修復損壞的啟動分區。
整機驗證
修復后連續通電運行2小時，確認系統正常啟動進入操作界面，無重啟、卡滯現象。
貝加萊觸摸屏分步維修排查流程
基礎斷電與外設清理：切斷電源等待 1 分鐘，拔掉所有外接 USB、鍵盤等設備，僅保留 24V 供電，重新上電觀察是否恢復 。
電源電壓實測：使用萬用表測量輸入端是否為穩定24V DC（允許±5%），檢查電源接口及內部濾波電容是否有鼓包、漏液；若電壓異常需更換電源模塊 。
存儲介質處理：若電源正常但無法引導，大概率是 CF 卡故障。需拆機取出 CF 卡，嘗試清潔金手指后重插；若仍無效，需更換同規格工業 CF 卡并重新燒錄原廠系統鏡像（需備份原程序數據）。
主板深度檢測：若上述無效，檢查主板供電測試點（5V/3.3V）是否正常，觀察 CPU、顯卡芯片有無虛焊或燒毀痕跡；必要時進行芯片補焊或更換主板/核心板 。
環境干擾排除：確認設備接地良好，遠離變頻器等強干擾源，排除靜電或電磁干擾導致的啟動失敗 。
貝加萊觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
