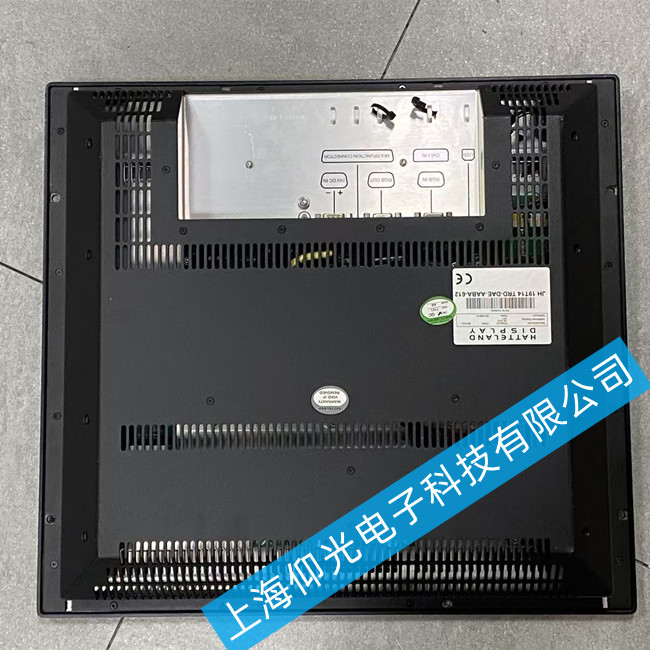

哈特蘭觸摸屏JH19T14TRD-DAE-AABA-612黑屏故障維修
針對哈特蘭JH19T14TRD-DAE-AABA-612觸摸屏黑屏故障，給出完整維修方案：
一、核心故障原因
供電異常：外部24V DC輸入不穩、接線虛接，內部電源板保險熔斷、電容鼓包，供電鏈路中斷
顯示鏈路故障：背光燈管老化燒毀、高壓驅動板損壞，屏線松動脫落，顯示信號傳輸中斷
主控硬件故障：主板主控芯片虛焊、存儲介質損壞，系統啟動失敗無法加載顯示
環境誘因：工業現場積塵腐蝕接口，元件受潮短路，引發顯示功能失效
二、分步維修方法
基礎供電排查
檢測外部輸入電壓，確認24V DC供電穩定，緊固所有接線端子，排除外部供電異常問題。
電源回路檢修
拆機目視檢查電源板元件，替換熔斷的保險、鼓包漏液的失效電容，恢復電源板正常輸出。
顯示鏈路修復
重新插拔緊固屏線，更換老化的背光燈管和故障高壓驅動板，恢復背光顯示能力。
主控板深度檢修
排查主控板虛焊點位，修復損壞的存儲介質，重新刷入適配的系統固件，解決系統啟動失敗問題。
整機驗證
修復后連續通電運行2小時，確認屏幕顯示穩定無黑屏復發，做好接口防塵防腐適配工業現場環境。
哈特蘭觸摸屏快速診斷與處理步驟
外部供電檢查：確認輸入電壓為DC 24V±10%（21.6V-26.4V），測量接線端子無氧化松動；若 PWR 燈不亮，優先查電源模塊、保險絲及線纜破損 。
背光狀態判斷：通電后用手機手電筒斜射屏幕，若可見微弱圖像/文字，判定為背光系統故障（LED 燈條壞或驅動板電容鼓包）；若完全無影像且指示燈亮，查屏線或主板 。
接口與復位操作：斷電靜置 3 分鐘后重連，檢查多功能連接器（含視頻/觸摸/串口）是否插緊；嘗試長按復位孔 5-10 秒排除死機 。
拆機內部檢修（需防靜電）：打開后蓋檢查 LVDS 屏線是否松動/氧化，擦拭金手指重插；觀察主板電容有無鼓包、燒焦味，測量背光供電電壓（通常 12V/24V）。
硬件替換策略：屏線損壞直接更換原裝排線；背光失效更換 LED 模組；主板芯片虛焊需專業植球或換板；液晶屏物理損壞僅能總成更換 。
哈特蘭觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
