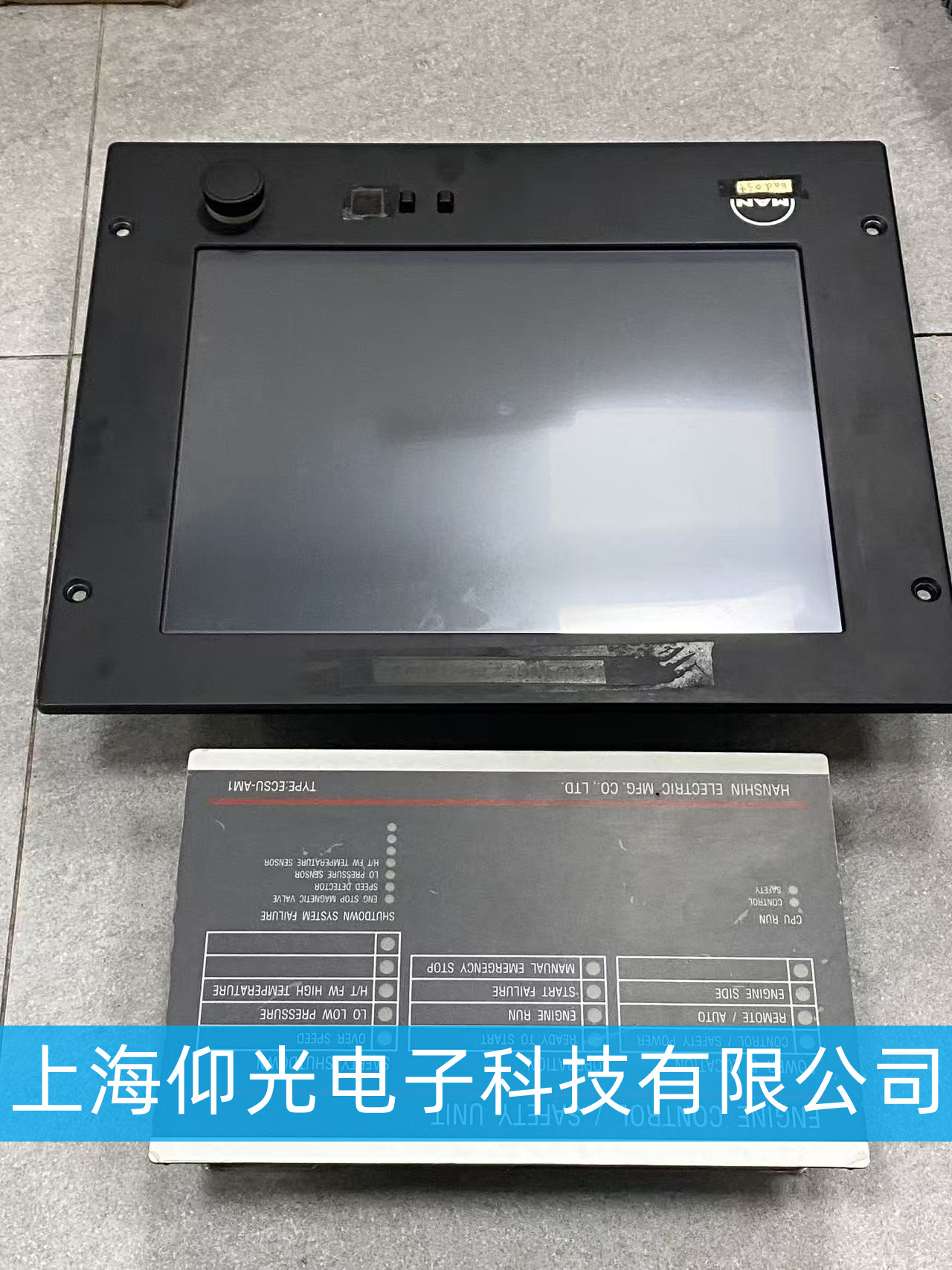

MAN 船用顯示屏 + HANSHIN ECSU-AM1 控制單元 維修方案

一、故障診斷流程

1. 外觀與環境檢查

• 先檢查設備外殼、防水密封膠條是否破損，確認是否存在海水腐蝕、凝露、積鹽等船用環境特有的損傷。
• 查看顯示屏與控制單元的接口針腳是否氧化、彎曲，同時檢查電源和通信線纜是否有破損、老化。
• 觀察 ECSU-AM1 面板上的CPU RUN、CONTROL、SAFETY等指示燈狀態，記錄異常閃爍或熄滅的情況，作為后續診斷的依據。

2. 上電初步測試

• 接入匹配的船用電源，觀察顯示屏背光是否點亮，是否出現白屏、花屏、黑屏或觸控?zé)o響應等現象。
• 監聽設備內部是否有異響，同時觸摸外殼判斷是否存在局部過熱的情況。
• 若顯示屏無顯示，可用手電筒照射屏幕檢查是否有微弱圖像，以此判斷是背光故障，還是主板或屏體本身的故障。

3. 深度診斷

• 顯示屏部分
  1. 拆解外殼后，測量電源輸入電壓是否正常，重點檢查背光驅動板的供電線路。
  2. 若觸控失效，先檢查觸控排線是否松動或斷裂，對觸控板虛焊的引腳進行補焊，必要時更換兼容的觸控排線。
  3. 若出現花屏、閃屏或豎線 / 橫線，先更換帶屏蔽的 LVDS 屏線，再補焊主板上背光芯片的虛焊處，同時清理主板上的積鹽并徹底烘干。
• ECSU-AM1 控制單元部分
  1. 測量各輸入輸出端口的電壓，檢查LO LOW PRESSURE、HT FW HIGH TEMPERATURE等報警通道是否存在信號異常。
  2. 用示波器檢測時鐘、復位、通信總線（如 CAN）的信號波形，排查芯片級的故障點。
  3. 嘗試重新燒錄設備固件，判斷是否為軟件程序損壞導致的故障。
  4. 用紅外測溫儀檢測關鍵芯片的溫度，定位因過熱而損壞的元器件。

二、分模塊維修方案

1. 顯示屏模塊

• 黑屏 / 無背光：更換背光驅動板，或修復背光供電電路，排查電源回路中的斷路、短路問題。
• 花屏 / 豎線 / 橫線：更換 LVDS 屏線，或維修 T-CON 板、屏體驅動電路，重點處理信號傳輸路徑上的虛焊和損壞。
• 觸控?zé)o響應 / 漂移：重新插拔或更換觸控排線，補焊觸控板上虛焊的電阻，完成硬件修復后重新校準觸控參數。
• 外殼密封失效：更換防水泡棉膠條，重新打防水膠密封，確保設備在潮濕、鹽霧環境下的防護性能。

2. ECSU-AM1 控制單元模塊

• 按鍵無反應：清潔按鍵觸點，更換損壞的機械按鍵，同時檢查按鍵矩陣電路是否存在斷路或短路。
• 指示燈異常 / 無輸出：檢測電源模塊和 I/O 驅動芯片，更換損壞的元器件，恢復信號輸出功能。
• 通信中斷：檢查 CAN/RS485 總線接口，修復通信芯片及周邊的電阻、電容等電路，確保數據傳輸穩定。
• 報警誤觸發：校準傳感器輸入信號，更換故障傳感器，修復信號采集電路中的濾波和放大模塊。

三、修復后測試與驗收

1. 功能測試
   • 通電連續運行至少 2 小時，驗證顯示屏的顯示、觸控、背光功能均正常。
   • 逐點測試 ECSU-AM1 的所有 I/O 通道和報警功能，確認與主機的通信鏈路穩定可靠。
2. 環境模擬測試
   • 進行溫濕度循環測試，模擬船舶實際運行環境，驗證設備的長期穩定性。
   • 檢查防水密封性能，通過噴淋或鹽霧測試，確保無滲漏風險。
3. 文檔交付
   • 提供完整的維修報告，詳細記錄故障原因、更換的部件清單、測試結果和修復時間。
   • 備份設備的參數配置與固件程序，便于后續維護和故障復現。

四、預防性維護建議

• 定期清潔屏幕與散熱孔，清理積鹽與粉塵，避免腐蝕和散熱不良。
• 每季度檢查設備接地電阻（要求≤4Ω），緊固所有接口螺絲，防止接觸不良。
• 每年備份一次設備參數與程序，同時更換老化的防水密封件。
• 避免在極端溫濕度下長時間運行，必要時加裝散熱或除濕裝置，延長設備使用壽命。
