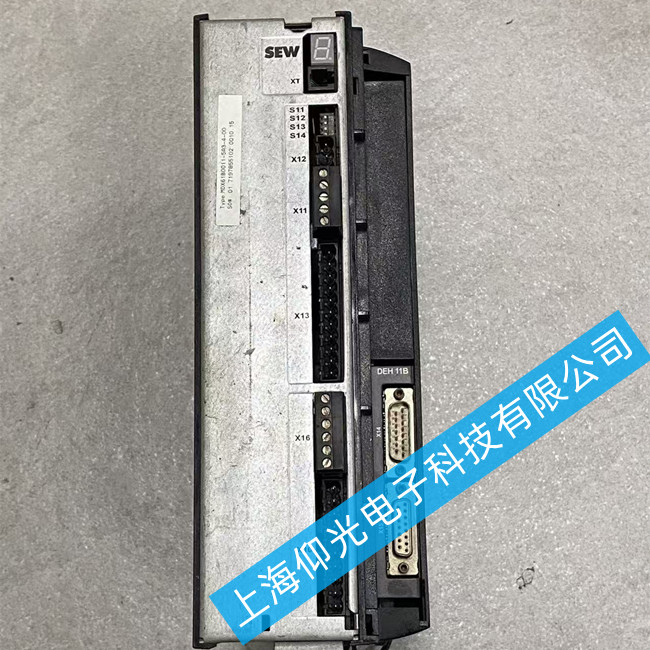

SEW伺服驅動器維修MDX61B0011-5A3-4-00報警顯示F01故障維修方法
SEW伺服驅動器維修報警代碼F01 / 01 過電流 輸出短路、電機過大、IGBT 模塊損壞 斷電測 U/V/W 相間絕緣；檢查電機繞組；確認負載是否卡死
1. 電機繞組或輸出電纜中某個線圈開路或短路；
2. 電機供電端子或接線柜中某個連接松動或斷裂；
3. 頻率變換器輸出電路中某個晶體管或IGBT元件損壞；
4. 電源或變壓器輸出電路中某個線圈開路或短路。
二、解決方法：
1. 首先檢查電機繞組和輸出電纜，確認是否有線圈開路或短路的情況。
2. 檢查電機供電端子和接線柜中的連接器，確認是否有連接松動或斷裂的情況。
3. 檢查頻率變換器輸出電路中的晶體管或IGBT元件，確認是否有損壞的情況。
4. 如果以上檢查均無異常，可以考慮檢查電源或變壓器輸出電路中是否有線圈開路或短路的情況。
5. 在進行以上操作時，務必對設備進行安全隔離和停機處理，以免造成不必要的傷害或設備損壞。
該故障代碼警報原因：
1. 驅動器故障；
2. 電機電纜U、V、W短路；
3. 電機燒毀；
4. 電機電纜接觸不良；
5. 電機加減速過大；
6. 負載過重，有效轉矩超過額定轉矩，且長時間持續運轉；
7. 增益參數調整不良導致電機振動；
8. 機械受到碰撞、突然負載變重；
9. 電磁制動器處于動作狀態；
10. 有多臺電機時，誤將電機電纜連接到其它軸，錯誤布線。
該故障代碼處理方法：
1. 拆除電機線，驅動器上電，如果依舊發生故障，則需更換新的驅動器；
2. 檢查電機線U、V、W 是否短路，連接器導線是否有毛刺等；
3. 檢查電機線U、V、W順序是否正確。U-紅，V-黃，W-藍；
4. 檢查電機線U、V、W 與電機接地線之間的絕緣電阻，絕緣不良時請更換新電機；
5. 提高驅動器及電機的功率，延長加減速時間，降低負載；
6. 檢查電機連接部U、V、W的連接器插頭是否脫落，如果松動、脫落，則應緊固；
7. 增益參數是否調試合理；
8. 測量制動器端子的電壓；
9. 將電機線、編碼器線正確連接到各自的對應軸上。
SEW伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
