一、前期外部排查（機器本體故障）
- 確認供電：L1/L2/L3 三相輸入電壓是否平衡，有無缺相；控制電源 24V 是否正常。
- 電機與線纜：UVW 動力線、CN2 編碼器線纜，檢查破皮、對地短路、接頭氧化；斷開電機，區分是電機問題還是驅動器本體故障三菱電機自...。
- 外圍信號：CN1 急停 EMG‑SG 短接是否到位，外部限位、制動電阻接線是否完好。
- 記錄故障現象：上電無顯示、上電報什么報警代碼（AL.10/AL.32/AL.20/AL.E9/AL.51 等）、運行才報錯、有無炸機異味。
二、拆機內部檢測項目
- 外觀目視：電路板有無燒黑、銅箔燒斷、電容鼓包漏液、功率模塊炸裂、保險熔斷。
- 功率回路檢測：IGBT 功率模塊、整流橋、緩沖電阻、主回路保險絲、充電電阻，測量 UVW 三相輸出是否均衡、有無對地短路。
- 電源板檢測：開關電源、各組控制電壓、電壓采樣回路、光耦、老化電解電容（主回路大電容、板載小電容），此機型使用年限長電容失效非常普遍。

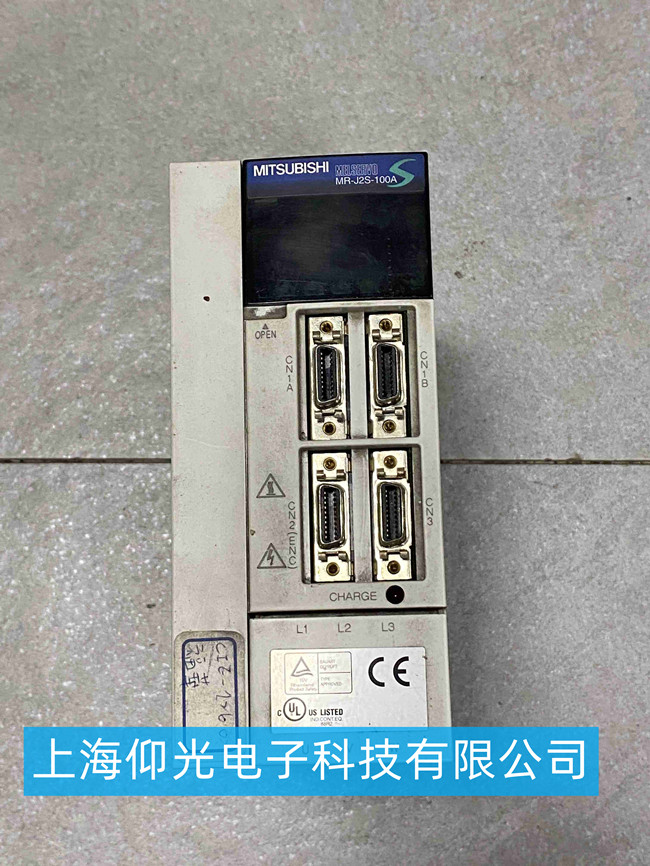

- CPU 主板檢測：接口 CN1A/CN1B/CN2/CN3 端口、通訊電路、存儲芯片，處理參數錯亂、通訊報錯。
- 接口端子：DB9 插座針腳虛焊、斷針，這臺機器四個 DB 接口，很容易出現針腳脫焊。
三、分故障對應維修處置
-
上電完全無反應，指示燈不亮
- 故障點：輸入保險損壞、充電電阻燒毀、開關電源芯片損壞、控制回路供電損壞。
- 維修：更換保險、損壞電源元器件，修復電源板，老化電容一并更換。
-
AL.10 欠電壓 / AL.E9 主回路異常
- 故障點：輸入缺相、主回路電容容量衰減、電壓檢測光耦 / 采樣電阻損壞、內部接觸器異常。
- 維修：更換失效電解電容，修復電壓采樣檢測電路。
-
AL.32 過電流報警
- 故障點：IGBT 模塊損壞、輸出短路、驅動板光耦 / 驅動芯片損壞。
- 維修：更換功率模塊，修復驅動電路，排查周邊小電阻二極管。
-
AL.20 編碼器報警
- 先排除外部編碼器線纜、電機；驅動器側 CN2 接口、接收電路損壞，修復主板信號回路。
-
AL.50/AL.51 過載報警
- 先排除機械卡死、電機故障；驅動器側電流檢測回路、霍爾元件損壞，做回路校準。
-
AL.E6 急停報警
- 優先查外部 EMG 接線；驅動器內部 24V 檢測、光耦損壞，修復控制回路三菱電機自...。
- 機器老機器大修保養方案（建議） 整套更換全部電解電容，DB 插座補焊，清潔電路板，散熱風道除塵，適合機器無明顯報錯，但工作不穩定、間歇性故障。
四、維修后測試驗收
- 空載上電，確認無報警，讀取恢復原有參數。
- 接匹配三菱電機，做空載點動運行，正反轉測試。
- 帶模擬負載運行，監測電流、溫度，長時間老化測試。
- 輸出維修檢測報告，注明更換元器件，給到質保周期。
