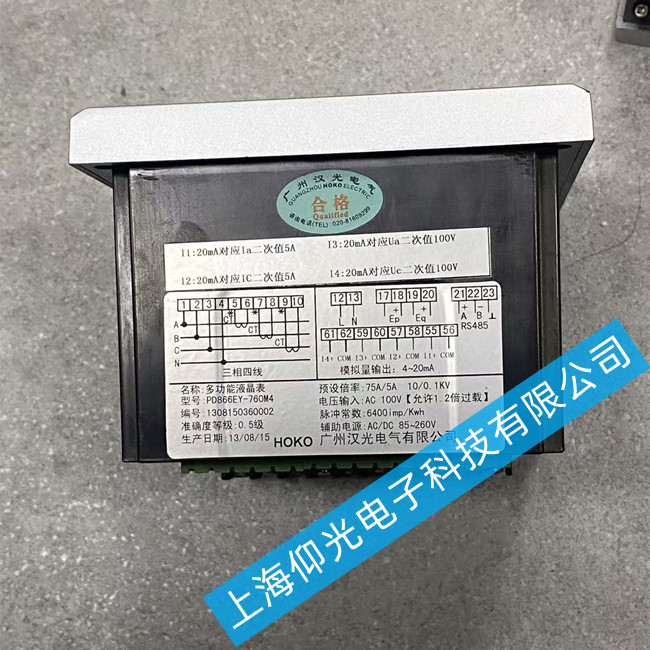

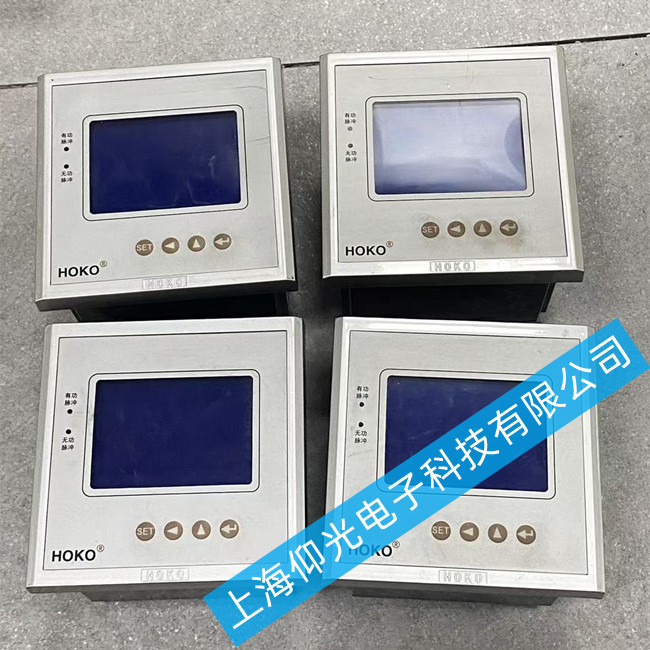

漢光多功能液晶表維修PD866EY-760M4顯示屏故障維修
漢光多功能液晶表PD866EY-760M4的顯示屏故障，可按“先排查外部誘因，再檢修內部硬件”的邏輯分步維修，以下是完整實操方案：
一、常見故障類型與基礎排查
黑屏/完全不顯示
先確認儀表供電回路，用萬用表測量輸入電源電壓，確認電壓在儀表額定工作范圍內，排查電源線虛接、保險管熔斷問題。
檢查儀表與后端采集模塊的通訊接線，排除線路松動、短路導致的顯示信號中斷。
顯示缺劃/亂碼
斷電后重新上電重啟儀表，排除臨時程序卡頓導致的顯示異常。
核對儀表的顯示參數配置，確認顯示量程、單位等設置未被誤修改，避免參數沖突引發亂碼。
顯示閃爍/亮度異常
排查現場周邊是否有變頻器、高壓設備等強電磁干擾源，干擾會導致顯示信號不穩定。
檢查儀表供電電壓是否存在大幅波動，電壓不穩會直接引發屏幕亮度跳變。
二、內部硬件檢修方法
顯示連接部件檢查
拆機后重新插拔顯示屏與主板之間的連接排線，清理接口處的灰塵和氧化層，排線損壞直接更換同型號適配排線。
檢查屏幕背光驅動電路，若背光板供電電壓異常，更換損壞的背光驅動元件。
主板元件維修
觀察主板上的電容、顯示驅動芯片是否有鼓包、燒蝕痕跡，用萬用表測量顯示輸出引腳的信號電壓，更換損壞的電子元件。
若主板主控芯片的顯示輸出功能損壞，可直接替換同型號適配主板，快速恢復儀表功能。
屏幕本體更換
若液晶屏幕本身出現物理裂紋、液晶層漏液，直接更換同規格的多功能液晶顯示面板，更換后重新校準顯示參數。
三、維修注意事項
拆機操作前必須完全切斷儀表供電，避免帶電操作引發短路，損壞儀表內部精密元件。
維修完成后，需對儀表進行精度校驗，確認電壓、電流等計量數據顯示準確，符合多功能電力儀表的精度要求。
日常使用中避免儀表長期處于高溫、高濕、強電磁干擾的環境，可大幅降低顯示屏故障的發生概率。
