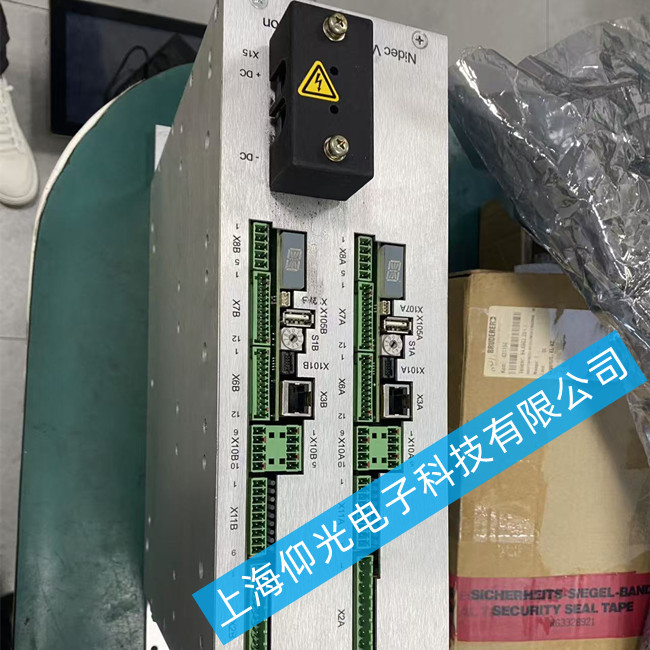

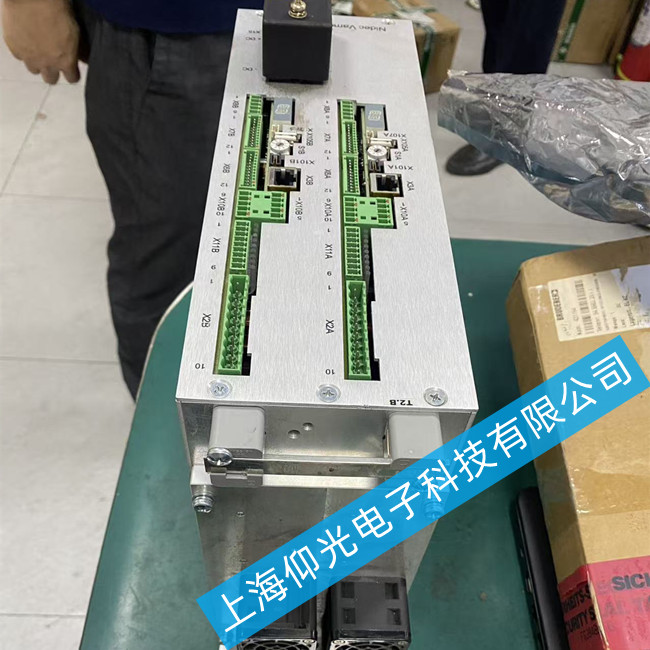

VAMCO驅動器維修43691-REVB模塊損壞故障維修
VAMCO驅動器核心判斷與緊急處置
VAMCO 設備內部某驅動單元的控制板或接口板型號，而非通用報警代碼（如過流 OC、過壓 OV 等）；故障現象通常表現為上電無顯示、報特定硬件錯誤或直接燒毀冒煙。
安全紅線：操作前必須徹底斷電并等待直流母線電容放電完畢（指示燈滅后靜置 5-10 分鐘），佩戴防靜電手環；若發現板件有燒焦、電容鼓包或功率模塊炸裂痕跡，禁止直接更換元件后上電，必須同步檢測驅動電路與主回路 。
初步定性：若設備伴隨“過流”、“模塊保護”或“電源故障”報警，且拆機可見 43691-REVB 板上有明顯物理損傷，則判定為板載電源/驅動電路失效連帶功率模塊損壞；若外觀完好但無法通信或運行，多為板載芯片/固件故障 。
標準化檢修流程
外圍隔離排查：斷開電機動力線與編碼器線，測量電機繞組絕緣及阻值平衡，排除外部短路導致的模塊擊穿；檢查輸入電源電壓是否正常，確認無缺相或浪涌沖擊痕跡 。
板件目視與靜態測量：拆下 43691-REVB 模塊，檢查電容是否鼓包漏液、電阻是否燒焦開路、光耦及電源芯片是否有炸裂；使用萬用表二極管檔測量板載整流橋、IGBT 模塊引腳正反向阻值，若出現直通（接近 0Ω）或無窮大，確認功率器件損壞 。
驅動回路驗證：若功率模塊損壞，必須同步檢測驅動光耦、驅動電阻及穩壓電路；多數“炸機”案例根源在于驅動信號異常導致橋臂直通，僅換模塊不修驅動電路會再次燒毀 。
電源通道測試：重點檢測板載開關電源部分（啟動電阻、PWM 芯片、濾波電容），這是“上電無反應”的高發區；若啟動電阻開路或電容失容，會導致整板無低壓供電 。
維修決策建議
自行維修限制：若缺乏示波器、可編程電源及貼片焊接設備，或發現多層板線路燒蝕、BGA 封裝芯片故障，不建議自行嘗試，極易造成二次損壞。
專業送修路徑：該型號屬于專用工控備件，市面通用件無法替代。建議聯系具備芯片級維修能力的工業自動化服務商，提供完整設備型號及故障現象（最好附帶報警代碼照片），要求對"43691-REVB 板及關聯功率模塊”進行整體測試修復 。
替代方案：若板件嚴重?zé)龤以瓘S停產，需由專業人員根據電路圖繪制替代方案或?qū)ふ壹嫒莶饳C(jī)件，并重新調試增益參數以防震蕩 。
VAMCO伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
