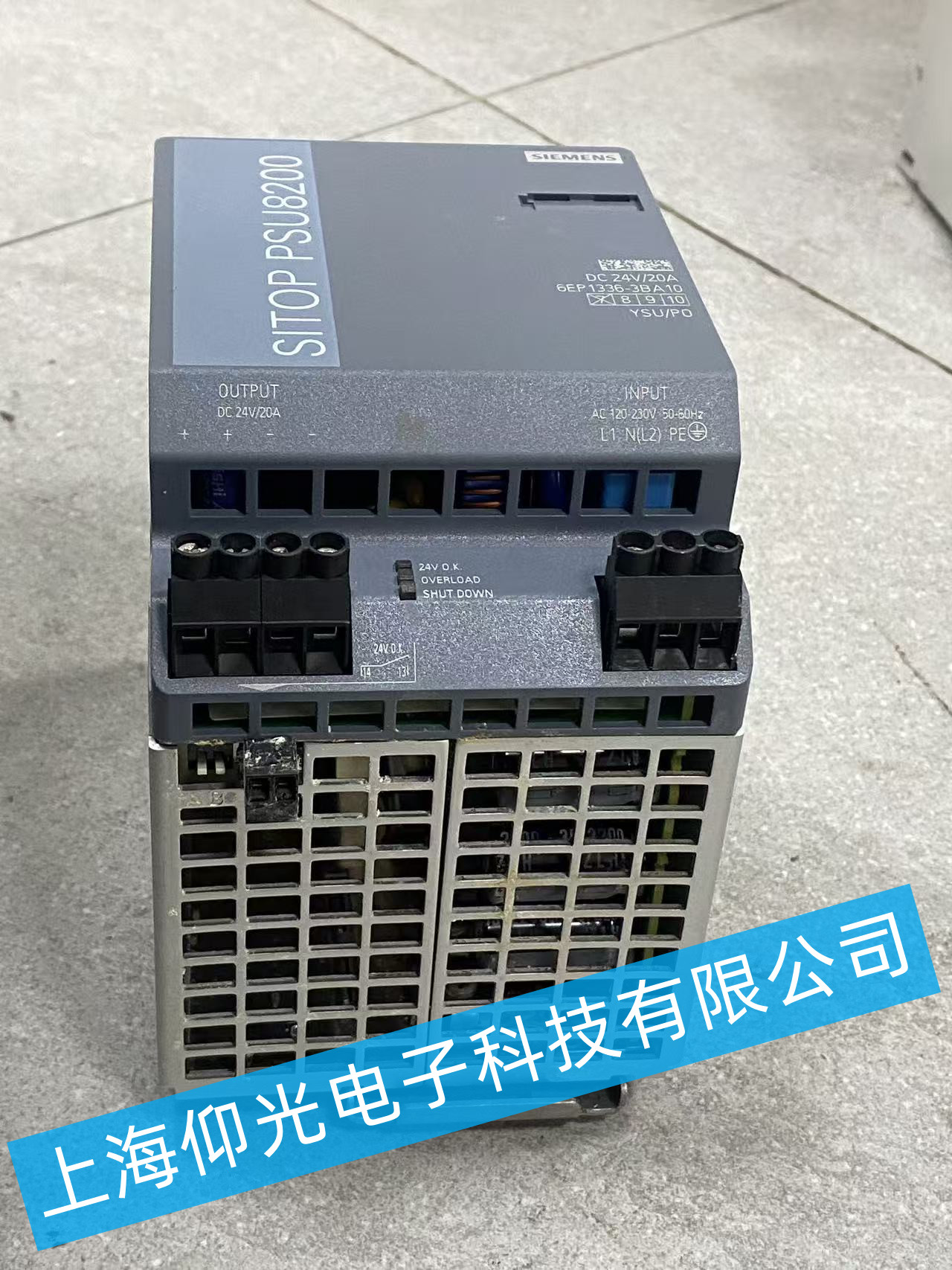

 西門子 SITOP PSU8200 電源（6EP1336-3BA10）維修方案

🔍 故障初步診斷

1. 外觀檢查
   • 觀察設備外殼、散熱格柵是否有燒蝕、變形、焦糊味，重點檢查左下角接線端子處的燒蝕 / 碳化痕跡。
   • 檢查輸入 / 輸出接線端子是否松動、氧化、打火痕跡，確認接線是否規范。
   • 查看面板指示燈（24V O.K.、OVERLOAD、SHUT DOWN）狀態，判斷是否存在過載、輸出異�；虮Ｗo觸發。
2. 電氣參數測量
   • 輸入側：使用萬用表測量 AC 120/230V 輸入是否正常，確認 L/N/PE 接線正確，無短路或虛接。
   • 輸出側：斷電狀態下測量 DC 24V 輸出端是否短路；通電后測量輸出電壓是否穩定在 24V±1%，電流是否在 20A 額定范圍內。
   • 保護功能測試：模擬輕微過載，檢查 OVERLOAD 指示燈是否觸發，SHUT DOWN 保護是否正常動作。

🛠️ 核心故障排查與維修步驟

1. 輸入回路故障排查
   • 若輸入無電壓或電壓異常：檢查前端斷路器、熔斷器是否熔斷，更換損壞的保險元件；排查 EMC 濾波模塊、整流橋是否擊穿，若損壞則整體更換輸入濾波 / 整流板。
   • 若輸入端子打火 / 燒蝕：清理碳化區域，更換損壞的接線端子，重新緊固接線并做絕緣處理。
2. 功率變換與輸出回路故障排查
   • 若輸出無電壓 / 電壓偏低：檢查 DC/DC 變換模塊、功率 MOS 管 / IGBT 是否擊穿，測量驅動電路波形是否正常，更換損壞的功率器件。
   • 若輸出紋波過大 / 不穩定：檢查輸出濾波電容是否鼓包、漏液，更換同規格耐高壓電解電容；檢查反饋控制電路（光耦、基準源、運放）是否異常，校準電壓反饋回路。
   • 若過載保護頻繁觸發：檢查負載是否存在短路或過流，排除負載問題后，檢測電流檢測電阻、保護觸發電路是否誤動作，調整保護閾值或更換故障元件。
3. 散熱與輔助電路維修
   • 清理散熱格柵與風扇（若有）的灰塵，確保散熱風道通暢；若風扇停轉，更換同型號散熱風扇，避免過熱導致保護停機。
   • 檢查面板指示燈電路、遠程控制接口（若有）是否正常，更換損壞的 LED 或接口元件。

✅ 維修后測試與驗收

1. 空載測試：通電后測量輸出電壓穩定在 24V，指示燈 24V O.K. 常亮，無 OVERLOAD/SHUT DOWN 報警。
2. 帶載測試：逐步加載至額定 20A，測量輸出電壓波動≤±1%，設備溫升正常，無異常噪音或發熱。
3. 保護測試：模擬 125%~150% 過載，確認 OVERLOAD 指示燈點亮，設備進入保護狀態；移除過載后可自動恢復。
4. 絕緣測試：使用兆歐表測量輸入 / 輸出、機殼間絕緣電阻，確保符合安全規范。

📌 注意事項

• 維修前必須完全斷電，并對輸出電容進行充分放電，避免觸電或器件損壞。
• 更換元器件時需使用同型號、同規格的工業級元件，確保電源穩定性與可靠性。
• 若核心功率模塊或控制板嚴重損壞，無法維修時，建議直接更換同型號電源模塊，避免二次故障。

• 維修完成后，建議對電源做72 小時老化測試，驗證長期穩定性。
• 若為工業現場使用，建議增加前端浪涌保護裝置與后備電池，提升電源抗干擾與冗余能力。
