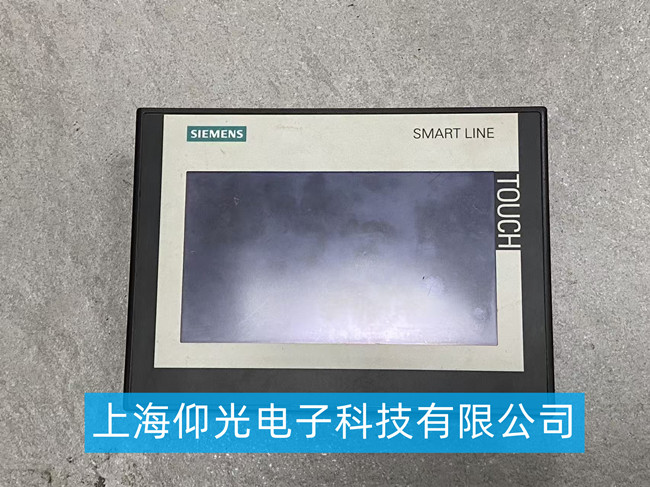

西門子（SIEMENS）Smart Line 系列觸摸屏（常見型號為 Smart 700 IE V3 / Smart 1000 IE V3 等），以下是針對這類設備的專業維修✅ 常見故障類型與維修方向
-
黑屏 / 白屏 / 背光暗 / 花屏
- 可能原因：24V 供電異常、背光板損壞、液晶屏老化、主板顯示驅動故障。
-
維修步驟：
- 先檢測外部 24V 直流電源輸入，確認電壓在 19.2–28.8V 之間，排除電源虛接或電源模塊故障。
- 拆機后測量背光驅動電路電壓，若背光不亮，優先更換背光板；若屏幕顯示異常，需檢測液晶屏與主板連接排線，必要時更換液晶屏。
- 若供電和屏幕均正常，進一步排查主板顯示芯片或核心電路故障，進行芯片級維修或更換主板。
-
觸摸無響應 / 偏移 / 局部失靈
- 可能原因：觸摸玻璃物理破損、觸摸控制器故障、系統校準數據丟失。
-
維修步驟：
- 檢查觸摸玻璃是否有裂紋或破損，破損需直接更換觸摸層。
- 進入系統設置界面，執行觸摸校準操作，若校準后仍無效，需更換觸摸控制板。
- 若為固件問題，可嘗試重新刷入對應型號的系統固件。
-
無法開機 / 指示燈不亮 / 反復重啟
- 可能原因：電源接口損壞、內部保險絲熔斷、主板電源管理芯片短路、存儲芯片故障。
-
維修步驟：
- 測量電源輸入端口，確認供電正常；檢查電源接口是否松動或針腳損壞。
- 拆機后檢查內部保險絲，若熔斷更換同規格保險絲；若保險絲反復熔斷，需排查主板短路點，重點維修電源管理芯片。
- 若反復重啟，多為系統文件損壞或存儲芯片故障，可嘗試重新灌錄系統，必要時更換存儲芯片或主板。
-
通訊故障（無法連接 PLC / 上位機）
- 可能原因：網口 / 串口硬件損壞、通訊參數配置錯誤、固件版本不兼容。
-
維修步驟：
- 檢查網線 / 串口線連接，觀察網口指示燈是否閃爍，測試網口通斷。
- 進入設備設置，核對 IP 地址、波特率、通訊協議等參數，確保與 PLC / 上位機一致。
- 若硬件接口損壞，更換網口 / 串口模塊；若為版本問題，升級或降級固件至兼容版本。
