一、故障點定位

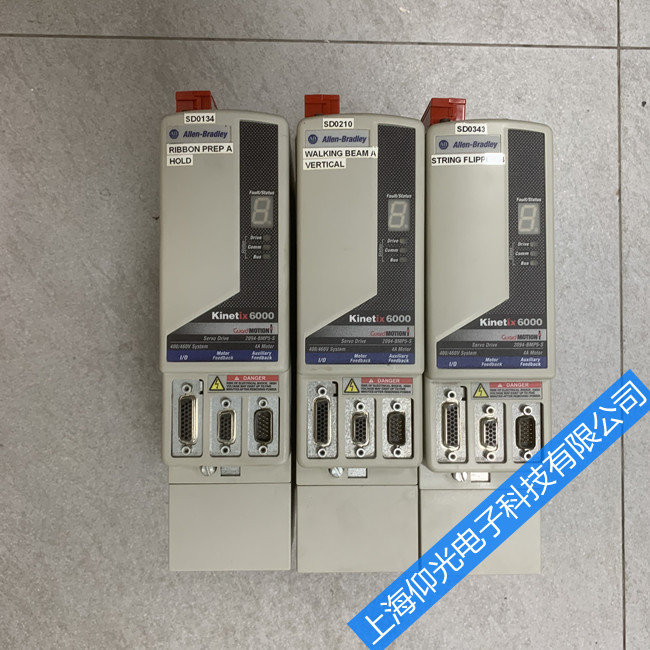

AB（羅克韋爾）伺服驅動器報警E19，官方定義為位置誤差超限，即實際位置與指令位置偏差超出設定閾值。故障表現為設備運行中突發停機、定位偏移、電機抖動，或上電即報錯。故障點集中在四大核心區域：編碼器反饋鏈路、機械傳動機構、控制參數匹配、驅動器硬件與供電。
二、故障原因分析
E19 故障本質是位置閉環失控，驅動器檢測到跟隨誤差持續超標，觸發保護機制。
編碼器反饋異常是首要誘因，占比超 50%。編碼器 A/B 相斷線、Z 相丟失、接口針腳虛接或氧化，會導致位置脈沖丟失；線纜屏蔽失效、與動力線同管布線，易受電磁干擾，信號畸變引發計算偏差。編碼器 5V 供電不穩（低于 4.75V），也會造成反饋數據異常。
機械負載卡滯與傳動偏差是高頻誘因。聯軸器松動、偏心或磨損，絲杠導軌卡頓、背隙過大，軸承損壞阻力激增，都會導致實際位置滯后于指令，誤差累積超限。負載過重或機械卡死，會直接引發位置跟隨失敗。
參數設置錯誤易被忽視。位置誤差限值（P162）設置過小，加減速時間過短，位置環 / 速度環增益過高，會導致動態誤差超界；電機額定電流、編碼器分辨率等參數與電機不匹配，也會引發位置計算錯誤。
硬件與供電問題占比約 15%。驅動器內部 EEPROM/Flash 存儲芯片老化、虛焊，導致參數讀寫異常；功率模塊（IGBT）損壞、驅動電路故障，或供電電壓波動超 ±10%，都會誘發 E19 報警。
三、維修處理角度
維修遵循先外后內、先簡后繁原則，按 “查機械→檢反饋→核參數→修硬件” 順序推進。
第一步斷電排查機械傳動。手動盤動電機，確認無卡滯、異響；緊固聯軸器，校正同心度≤0.02mm；檢查絲杠、導軌、軸承，修復磨損部件，消除背隙，減少機械阻力。
第二步檢測編碼器反饋鏈路。核對 CN2 接口接線，糾正錯序，更換破損線纜；檢查接口針腳，修復虛接、氧化問題；用萬用表測量編碼器 5V 供電，確保 4.75-5.25V；規范屏蔽層單端接地，與動力線間距≥30cm，避免干擾。
第三步核對與優化控制參數。恢復參數默認值，重新設置電機型號、額定電流、編碼器分辨率；合理調整位置誤差限值（P162），延長加減速時間，降低位置環 / 速度環增益，避免動態誤差超標。
第四步檢修驅動器硬件與供電。測量輸入電源電壓，確保三相平衡、波動≤±10%，必要時加裝穩壓器；清理驅動器內部灰塵，檢查存儲芯片、功率模塊、驅動電路，更換老化、損壞元器件；固件升級至最新版本，修復程序缺陷。
維修完成后空載試運行，觀察位置誤差穩定無報警，再帶載長時間運行，確認定位精準、無抖動，即可投入生產。
結語
AB驅動器E19位置誤差超限故障，多由編碼器反饋異常、機械卡滯、參數失配引發，硬件損壞占比較低。日常維護需定期緊固接線、規范屏蔽接地、檢查機械傳動部件，調試時精準匹配參數、優化動態響應，可大幅降低故障概率，保障伺服系統穩定精準運行。
