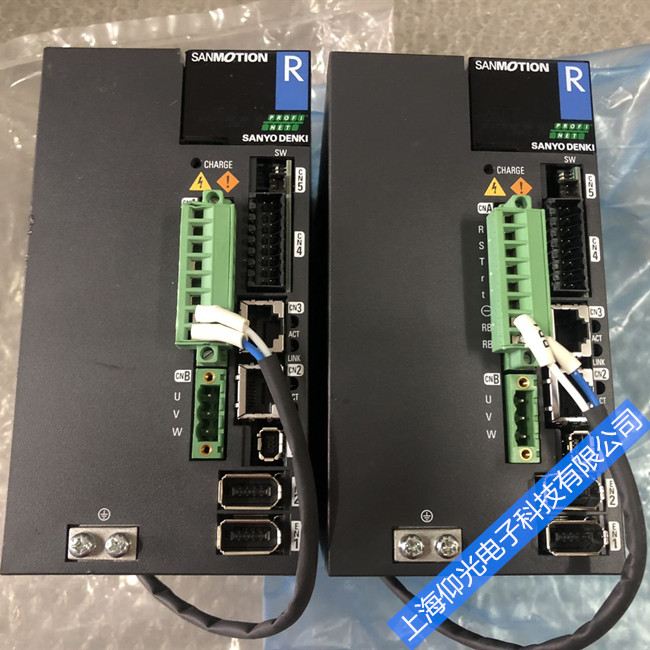

三洋伺服驅動器出現 d1 報警，是典型的位置偏差過大故障。其核心是驅動器檢測到電機實際位置與控制器指令位置的差值，持續超過預設閾值，導致系統判定運動控制失敗并停機。本文將從故障點、誘因及維修流程三方面，系統解析該故障的排查與修復方法。
一、核心故障點定位
d1 報警的根源復雜，主要集中在四大方面：
外部機械負載問題：電機負載過重或卡死，導致電機堵轉失步；聯軸器松動、斷裂，絲杠磨損、卡死，導軌潤滑不良等傳動機構異常，造成機械傳動效率下降或中斷。
參數設置不當：位置偏差閾值設置過小，電子齒輪比錯誤，加減速時間過短，位置環增益過低等參數問題，都會導致系統響應慢、跟隨誤差大，累積偏差觸發報警。
電氣連接與信號干擾：編碼器電纜接觸不良、破損、針腳氧化，或屏蔽層未正確接地，導致位置反饋信號丟失或失真；編碼器信號線與動力線捆扎，受電磁干擾導致反饋信號出錯。
內部硬件故障：編碼器本身損壞，無法準確輸出位置信號；驅動器控制板故障，無法正確計算位置偏差；伺服電機磁鋼退磁、軸承損壞，導致輸出扭矩下降或運行阻力增大。
二、三洋驅動器維修之故障誘因分析
d1 報警多由機械、參數、電氣三方面因素疊加導致：
機械負載異常：電機無法提供足夠扭矩驅動負載，或傳動機構磨損、卡死，導致電機空轉或失步。
參數配置錯誤：關鍵參數（如電子齒輪比、位置環增益、加減速時間）設置不當，導致系統響應與實際工況不匹配。
電氣連接問題：編碼器線纜接觸不良或受電磁干擾，導致位置反饋信號失真，系統無法準確判斷電機位置。
三、分步維修流程
維修 d1 故障需遵循 “先外后內，先軟后硬” 原則，精準排查修復：
緊急停機與初步檢查：立即停機，手動盤動電機和負載，檢查是否存在明顯的機械卡滯、異響或松動。
核對關鍵參數：連接驅動器調試軟件，讀取并核對位置偏差閾值、電子齒輪比、加減速時間、位置環增益等參數是否正確�？蓢L試恢復出廠設置后重新配置。
排查電氣連接：關閉電源，檢查編碼器線纜插頭針腳是否彎曲、氧化，線纜外皮是否破損，屏蔽層是否可靠接地。
執行空載測試：脫開電機與負載連接，發送小幅值位置指令。若空載運行正常，說明問題在機械負載；若空載仍報警，問題可能在電機、編碼器或驅動器。
硬件深度檢測：使用萬用表測量電機三相繞組電阻是否平衡，絕緣電阻是否正常；使用示波器觀察編碼器信號波形是否為穩定方波；若以上均正常，可嘗試更換控制板進行交叉測試。
三洋驅動器d1報警本質是 “指令” 與 “反饋” 的嚴重脫節，維修核心在于排查機械負載、參數設置、電氣連接、內部硬件四大環節。日常維護需定期檢查機械傳動部件，確保編碼器線纜連接牢固且遠離干擾源，避免隨意更改參數，以有效預防此類故障。
