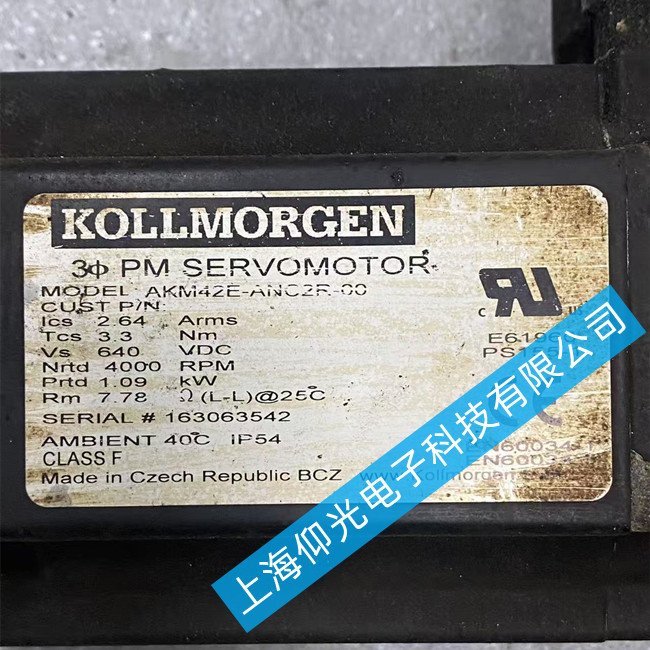

科爾摩根伺服電機維修AKM42E-ANC2R-00一通電就跳閘故障維修方法
科爾摩根 AKM42E-ANC2R-00“一通電就跳閘”核心成因是動力線/繞組對地短路、驅動器功率模塊擊穿或機械抱閘未釋放導致堵轉過流，需按“斷電隔離→外部線路絕緣測試→脫開負載空載試驅→模塊與繞組量化檢測”順序排查，嚴禁直接復位強啟 。
力士樂驅動器核心故障定位與緊急處置
立即斷電并斷開電機與驅動器連接：拔掉 UVW 動力線及編碼器線，確認輸入側斷路器/漏保已復位前不得通電，防止故障擴大燒毀驅動器。
區分跳閘層級：若空氣開關/漏保跳閘多為對地短路或嚴重漏電；若僅驅動器報過流（OC）后停機多為模塊損壞、繞組匝間短路或機械卡死。
優先排查非電機本體因素：統計顯示約 40% 跳閘源于外部線纜破損、接地不良或驅動器前端模塊擊穿，而非電機繞組本身 。
系統化排查步驟（由外入內）
動力電纜與接線盒檢測：使用兆歐表（500VDC 檔）測量 U/V/W 各相對地絕緣電阻，<5MΩ即判定存在隱性擊穿；檢查航空插頭是否進水、氧化或屏蔽層破損導致相間短路 。
機械卡滯與抱閘驗證：手動盤動電機軸，若阻力極大或無法轉動，檢查抱閘是否未正常打開（需確認 24V 制動電壓是否正常）或軸承/負載端機械卡死，此情況啟動瞬間電流激增必跳閘 。
驅動器側隔離測試：將電機線完全拆除，單獨給驅動器上電（不接電機），若仍跳閘則確認為驅動器內部 IGBT 模塊擊穿、整流橋短路或母線電容失效，需更換功率模塊 。
電機繞組深度診斷：若外部線路與驅動器均正常，需測三相直流電阻平衡度（偏差>2% 提示匝間短路）及高頻脈沖反射法（TDR）定位內部短路點；AKM 系列永磁電機若繞組燒毀通常需返廠重繞或更換總成 。
維修決策與注意事項
可現場修復場景：線纜絕緣破損更換、接線端子緊固、抱閘電壓異常調整、驅動器外部濾波電容更換。
需專業維修/更換場景：繞組匝間短路（需嵌線工藝）、編碼器損壞導致反饋失鎖、驅動器 IGBT 模塊擊穿（需匹配原廠參數）、軸承嚴重磨損導致掃膛。
科爾摩根伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
