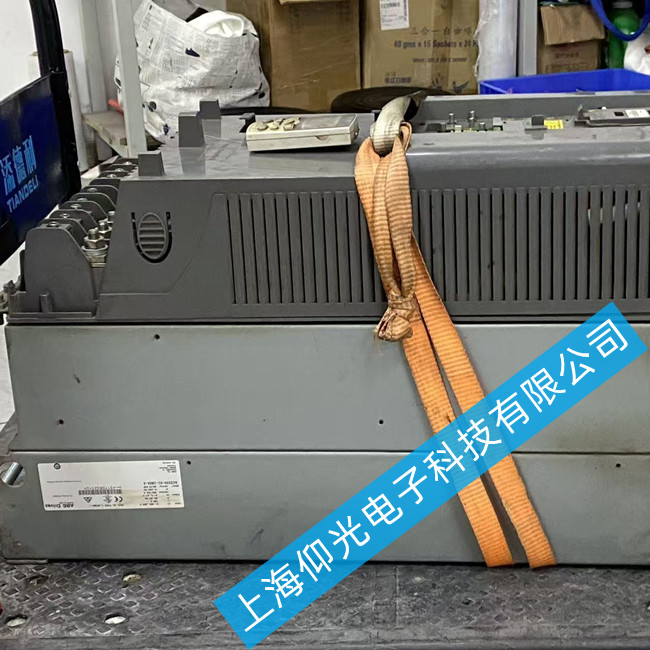

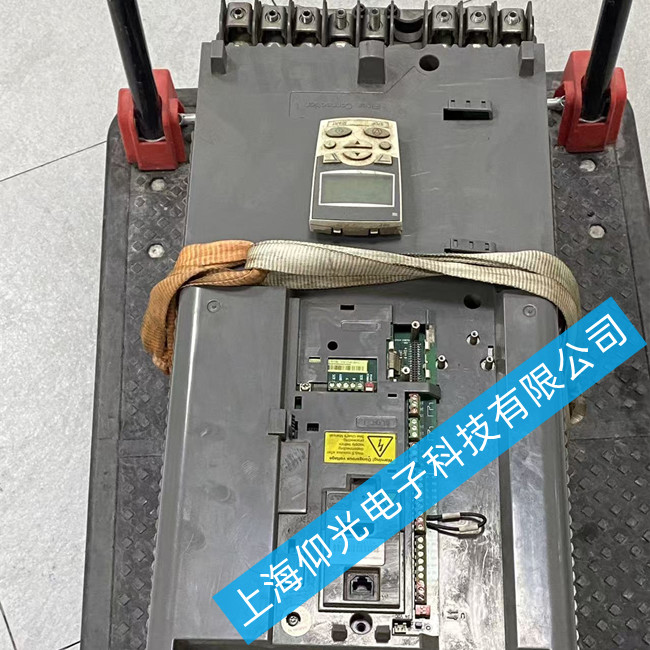

ABB變頻器維修ACS550-01-180A-4過壓故障維修方法
一、故障現象與判定
控制盤顯示 F0002 或 OVERVOLTAGE，變頻器自動停機。
可通過面板查看參數組 04（故障記錄） 中記錄的直流母線電壓峰值，輔助判斷觸發時機：
上電即報→多為電網過壓或內部電壓檢測誤報；
減速/停機時報→多為電機再生回饋能量無法吸收；
運行中突報→可能為電網瞬態過壓或內部硬件故障。
二、外部原因排查（先查外圍，不斷電可測）
1. 輸入電網電壓
用萬用表測R/S/T三相輸入電壓，正常范圍 342～418V（380V±10%）。若持續＞420V，屬電網過壓，需調整變壓器分接頭或加裝輸入電抗器/穩壓裝置。同時注意附近有無大功率電容投切、雷擊浪涌等瞬態沖擊。
2. 負載與減速參數
ACS550-01-180A-4常用于風機、水泵等大慣性負載，急�；蚩焖贉p速時電機進入發電狀態，能量回饋使直流母線升壓。
檢查 參數2203（DECEL TIME 1）／2206（DECEL TIME 2），減速時間過短可適當延長測試。
啟用 過壓失速/過壓控制器（參數2005或2207設為ENABLED），讓變頻器自動延緩減速吸收回饋能量
3. 制動電阻與制動單元
該機型內置制動斬波器，但需外接合適規格的制動電阻（180A機型通常配數十歐姆、數千瓦級電阻）
斷電后拆下制動電阻，用萬用表測阻值，與銘牌比較偏差＞±20%或開路說明電阻燒毀需更換。
檢查制動電阻接線端子是否松動、燒蝕。
若帶外置制動單元，確認其電源指示正常、觸發電壓合理（約650V左右）
