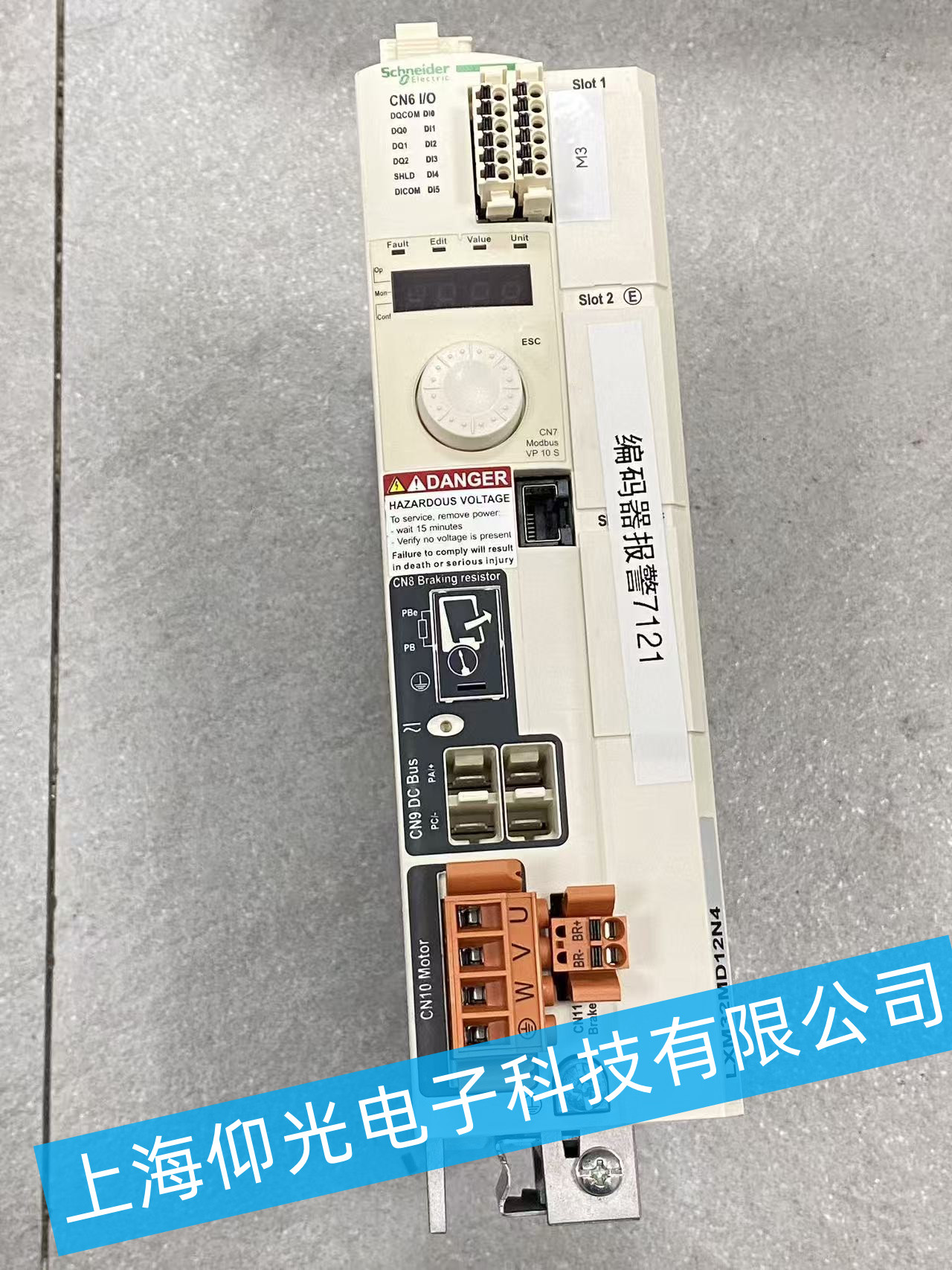

施耐德 LXM32 系列伺服驅動器（編碼器報警 維修方案）

一、故障現象

• 驅動器無法正常啟動或運行中突然停機
• 面板顯示編碼器相關故障碼
• 電機定位不準、抖動或無法響應控制指令
• 可能伴隨伺服電機過熱、異響等伴隨現象

二、故障原因分析

1. 編碼器硬件故障
   • 編碼器本體損壞（如內部碼盤碎裂、光敏元件老化）
   • 編碼器軸承磨損、磁環脫落或信號采集電路故障
   • 編碼器與電機軸連接松動、打滑，導致信號丟失
2. 編碼器線纜 / 接口故障
   • 編碼器線纜破損、短路或斷路
   • 線纜接頭（驅動器側 / 電機側）針腳氧化、松動或虛焊
   • 屏蔽層接地不良，導致信號受電磁干擾
3. 驅動器接口 / 電路故障
   • 驅動器編碼器接口（CN 接口）針腳變形、損壞
   • 驅動器內部編碼器信號處理電路、差分接收芯片故障
   • 驅動器參數配置錯誤（如編碼器類型、分辨率、方向設置不匹配）
4. 機械與環境因素
   • 電機負載過大、振動劇烈，導致編碼器信號異常
   • 環境溫度過高、粉塵或油污侵入編碼器內部
   • 電機與負載連接偏心，造成編碼器軸承受力不均

三、維修流程

1. 初步排查與參數核對
   • 斷電后檢查驅動器編碼器接口、電機側編碼器接頭是否松動、破損
   • 上電進入驅動器參數界面，核對編碼器類型、分辨率、通訊協議等參數是否與電機匹配
   • 嘗試重置報警，若報警立即復現，可判斷為硬件或線路問題
2. 線纜與接口檢測
   • 使用萬用表測量編碼器線纜各針腳通斷，排查短路 / 斷路問題
   • 檢查線纜屏蔽層是否可靠接地，接口針腳是否有氧化、彎曲
   • 更換已知完好的編碼器線纜進行交叉測試，判斷是否為線纜故障
3. 編碼器與電機檢測
   • 拆卸電機端編碼器，檢查碼盤是否碎裂、磁環是否脫落
   • 使用示波器測量編碼器輸出信號（A/B/Z 相），判斷信號是否正常
   • 若條件允許，將編碼器更換至同型號電機上測試，確認編碼器是否損壞
4. 驅動器電路檢測
   • 斷電后拆解驅動器外殼，檢查編碼器接口電路是否有燒痕、元件鼓包
   • 測量編碼器信號處理芯片、差分接收芯片的供電與信號輸出是否正常
   • 若芯片損壞，進行芯片級維修或更換對應接口板
5. 修復后測試
   • 重新連接編碼器與線纜，上電測試報警是否消除
   • 空載運行電機，測試定位精度、轉速穩定性
   • 帶負載運行，模擬現場工況，確認設備長時間穩定運行無報警

四、維修注意事項

• 維修前務必斷電并等待 15 分鐘，確保驅動器內部電容放電完畢，避免觸電風險
• 操作時佩戴防靜電手環，防止靜電損壞編碼器或驅動器芯片
• 拆卸編碼器時注意標記安裝位置與方向，避免重裝后相位偏差
• 若編碼器或驅動器核心電路損壞，建議更換原廠配件以保障穩定性
• 維修后出具檢測報告，注明故障原因、更換部件及測試結果

五、費用參考（僅供參考）

• 檢測費：用于故障定位與初步診斷
• 配件費：編碼器線纜、編碼器本體、驅動器接口芯片 / 板等費用差異較大
• 人工費：包含拆機、檢測、焊接、調試與老化測試的工時
• 最終費用以實際檢測出的故障點為準
