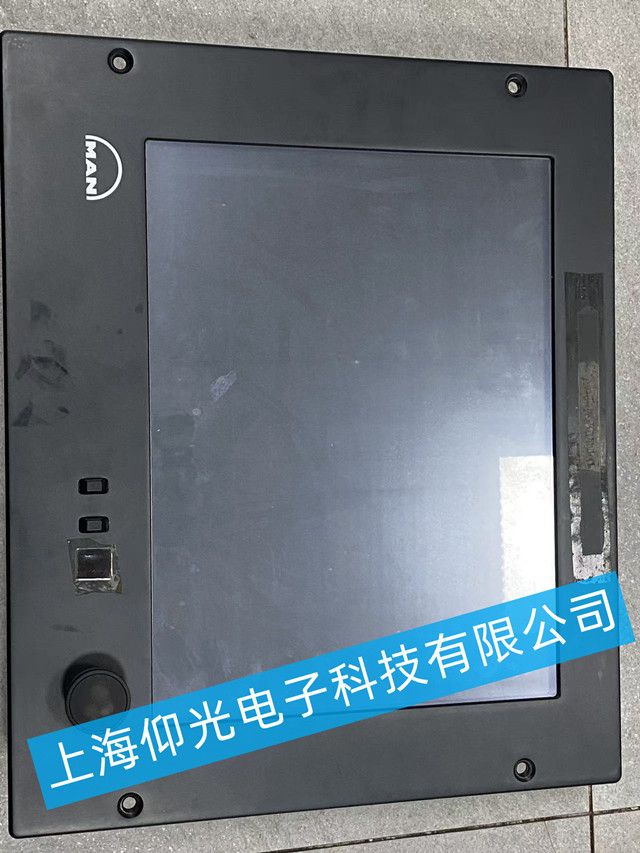

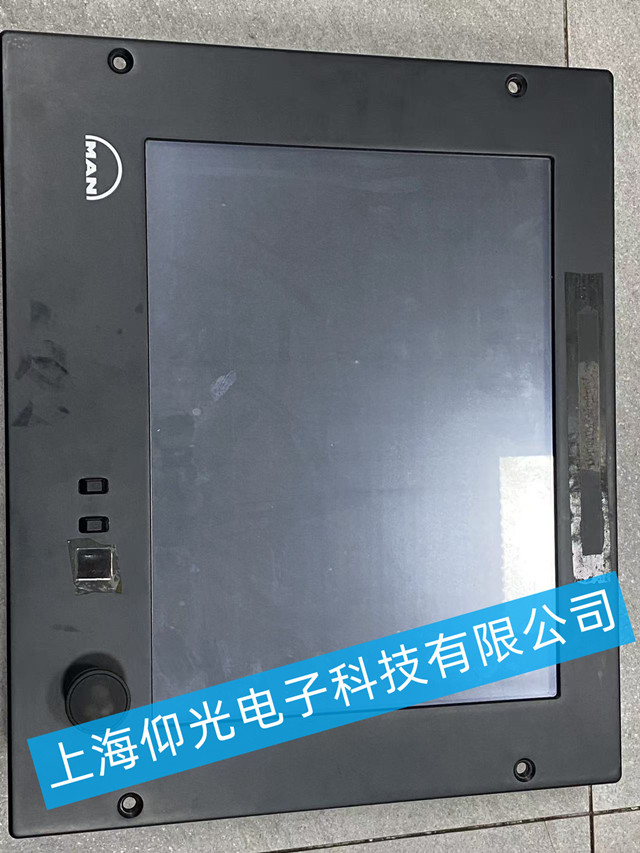

MAN 工業觸摸屏維修方案

一、故障現象初步判斷

• 上電后無背光、完全黑屏
• 背光亮但無任何畫面、logo 或操作界面
• 觸摸功能失效、左側按鍵 / 旋鈕無響應
• 接口通訊異常，無法與設備 / PLC 連接
• 開機后反復重啟、死機或花屏

二、維修步驟與診斷流程

1. 外觀與供電檢查
   • 先確認供電：檢查 DC 24V 或 AC 220V 電源是否正常，電壓波動是否在允許范圍，電源線 / 端子是否虛接、針腳氧化。
   • 查看機身是否有進水、磕碰、燒痕或鼓包電容，重點觀察網口、串口、USB 等接口是否針腳彎曲、短路或腐蝕。
   • 檢查左側旋鈕、按鍵及開關是否物理?yè)p壞，是否存在卡滯或斷路。
2. 核心硬件故障排查
   • 顯示 / 背光故障：若背光正常但無畫面，優先排查液晶屏驅動板、主控 CPU 或 Flash 存儲芯片；若背光不亮，檢查背光驅動電路、LED 燈條或高壓板是否損壞。
   • 主板電路故障：使用萬用表檢測電源輸入回路、穩壓芯片、濾波電容是否短路 / 斷路；重點排查 CPU 周邊的復位電路、時鐘電路及內存顆粒是否異常。
   • 觸摸 / 操作部件故障：若顯示正常但觸摸 / 按鍵失效，拆開外屏檢測觸摸排線是否斷裂、觸摸控制器芯片是否燒毀，同時檢查旋鈕、按鍵的微動開關是否損壞。
   • 接口電路故障：若通訊異常，檢測網口 / 串口的物理連接，排查接口芯片（如以太網 PHY、串口收發芯片）是否短路或燒毀。
3. 軟件與系統層面排查
   • 嘗試通過機身隱藏的復位按鈕或斷電重啟，排除程序卡死問題。
   • 若復位無效，使用 MAN / 北爾專用工具（如 iX Developer）進行系統恢復：連接電腦，重新灌錄 OS 鏡像，修復系統文件損壞或固件丟失問題。
   • 檢查應用程序是否兼容當前固件版本，必要時重新下載 HMI 項目程序。
4. 通訊與兼容性測試
   • 若屏幕能顯示但無法與設備通訊，更換網線 / 通訊線，測試端口通斷；重新配置 IP 地址、波特率等通訊參數。
   • 排查設備端的通訊協議設置，確保與觸摸屏參數一致。

三、常見故障維修方案

• 黑屏 / 無畫面：
  1. 先檢測供電回路，修復虛接或短路問題；
  2. 若供電正常，更換液晶屏驅動板或背光組件；
  3. 若仍無效，檢測主控 CPU 及周邊電路，更換故障芯片；
  4. 最后嘗試重刷系統固件，排除軟件問題。
• 觸摸 / 按鍵失靈：
  1. 拆開外屏，重新插拔觸摸排線，清理接口氧化層；
  2. 若排線正常，更換觸摸控制芯片或整個觸摸外屏；
  3. 檢查旋鈕、按鍵的微動開關，更換損壞部件。
• 通訊故障：
  1. 更換通訊線纜，測試網口 / 串口通斷；
  2. 更換接口芯片，重新配置通訊參數；
  3. 排查設備端協議設置，確保匹配。
• 花屏 / 重啟死機：
  1. 檢測內存顆粒、Flash 芯片是否虛焊或損壞，進行補焊或更換；
  2. 重刷系統固件，修復程序損壞問題。

四、維修后測試與交付

1. 上電測試：驗證屏幕顯示、觸摸 / 按鍵功能、通訊連接是否正常，連續運行 24 小時無異常。
2. 功能驗證：測試所有按鍵、旋鈕、接口及報警彈窗，確保與原設備功能一致。
3. 清潔與包裝：清理機身灰塵、指紋，做好防靜電保護后交付客戶。
