一、安川伺服驅動器故障點識別

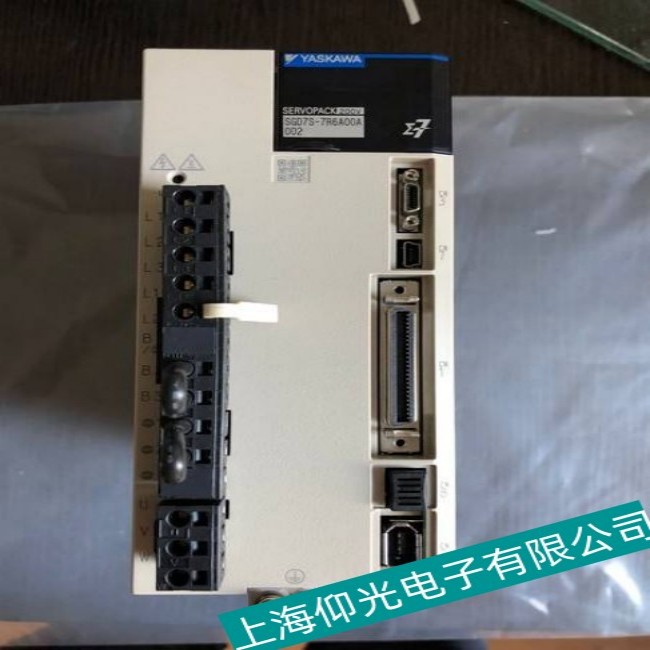

安川 Σ7、Σ8 系列伺服驅動器 RC90（AC90）報警，官方定義為編碼器通訊中斷故障，驅動器與電機編碼器之間數據傳輸失敗，設備立即停機鎖止，無法正常使能運行。故障分為兩種典型現象：一是上電瞬間直接彈出 RC90，復位無效，多為線路斷路、編碼器硬件損壞；二是設備運行中途間歇性報警，斷電靜置后短時恢復，多為線纜磨損、接頭虛接、電磁干擾引發隱性故障。
故障集中三大核心點位：驅動器 CN2 編碼器接口、拖鏈內編碼器反饋線纜、伺服電機內置編碼器；少數工況驅動器內部編碼接收電路損壞，斷開電機線纜空載依舊報 RC90。維修禁止反復上電復位，異常通訊會加劇主板信號芯片燒毀。
二、安川伺服驅動器故障根源拆解
編碼器線纜與接頭接觸故障
機床拖鏈長期往復彎折，線纜內部差分信號線暗斷、屏蔽層破損；航空插頭針腳氧化、彎折、壓接松動，編碼器 5V 供電不穩，數據傳輸中斷；現場油污、切削液滲入插頭，造成信號漏電干擾；使用非標短線纜、動力線與信號線同槽敷設，高頻干擾直接切斷通訊信號。
伺服編碼器本體硬件損壞
電機長期高溫、劇烈震動，編碼器內部通訊芯片老化，碼盤積污、內部排線脫焊；電機進水受潮，編碼器電路板腐蝕，無法輸出位置反饋數據；編碼器與電機軸連接松動，運轉時信號波形失真，頻繁觸發 RC90 報警。
驅動器內部電路與參數問題
CN2 接口焊盤脫焊、針座燒蝕；主板編碼器供電電容老化，5V 電壓偏低；編碼器型號參數設置錯誤，驅動器與電機編碼協議不匹配；車間變頻器、接觸器產生強電磁輻射，屏蔽接地失效，通訊信號持續紊亂。
三、分層維修實操方案
（一）外部線路優先排查
設備斷電等待母線完全放電，拔下 CN2 編碼器插頭，清理針腳油污氧化層，重新鎖緊插接。采用互換法，將正常軸線纜替換故障軸，報警轉移則更換耐彎折屏蔽編碼器線；規范布線，信號線與動力線分槽走線，線纜兩端屏蔽層單端接地，加裝磁環削弱干擾；萬用表逐芯測量線纜通斷，斷線、漏電直接更換成品線纜。
（二）電機與參數校正修復
核對伺服電機銘牌，重新匹配編碼器類型參數，斷電保存后重啟設備；拆開電機編碼器后蓋，清理碼盤粉塵油污；手動轉動電機軸，檢測通訊波形，波形缺失判定編碼器損壞，更換編碼器組件；新機調試完成電機參數自整定，保證驅動與編碼器協議匹配。
（三）安川伺服驅動器主板深度維修
斷開編碼器線纜空載仍報 RC90，判定驅動本體故障。拆機補焊 CN2 脫焊焊盤，更換老化供電濾波電容；檢測編碼接收芯片、通訊光耦，損壞后更換控制板；清理驅動器散熱風道，避免高溫加劇電路故障；整機維修完成后搭配完好電機空載試運行，無 RC90 報警再上機帶載調試。
