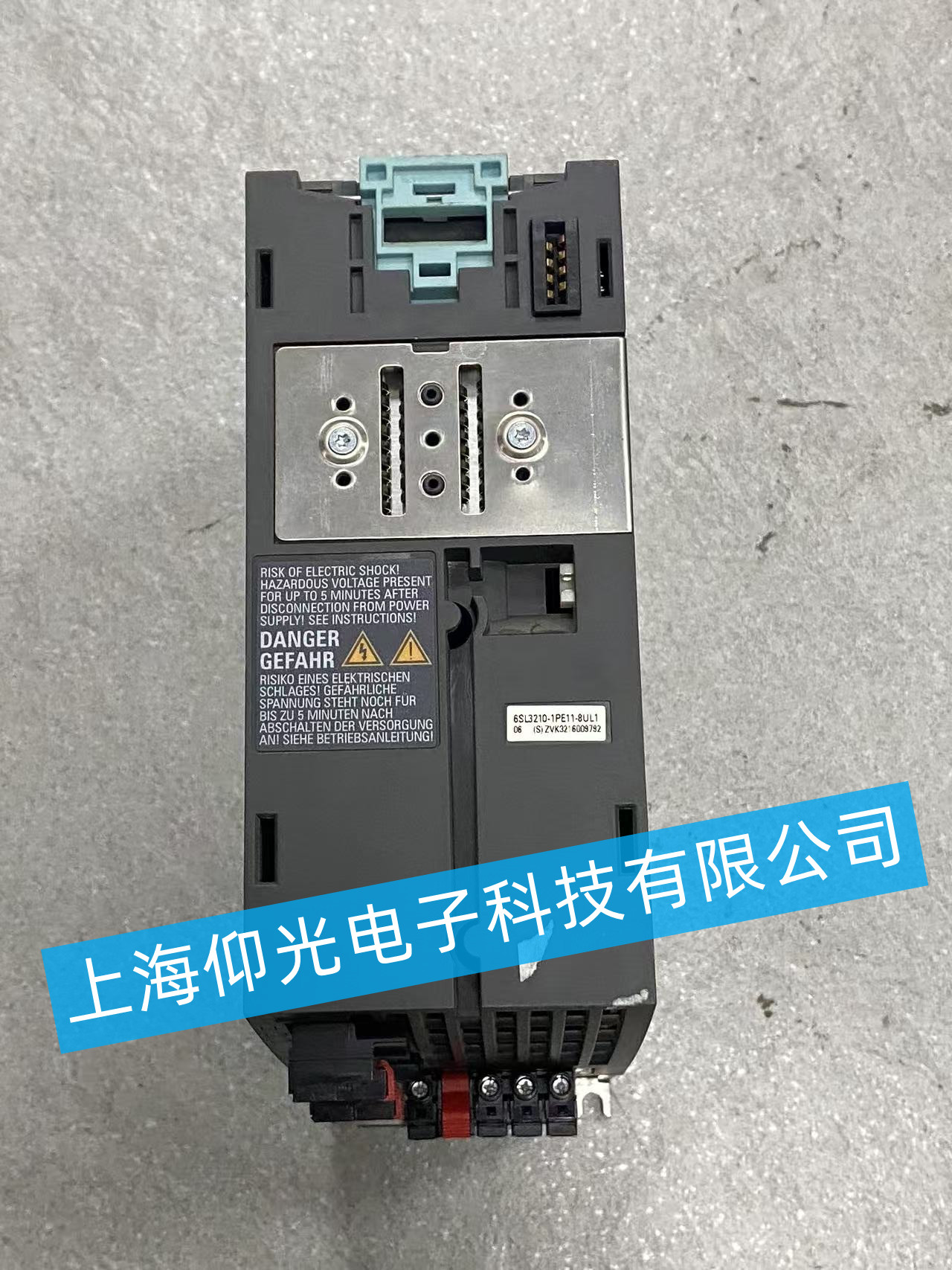

西門子 G120C 變頻器（6SL3210-1PE11-8UL1）維修方案

一、故障初步診斷

1. 外觀與上電檢查
   • 先檢查設備外觀：確認殼體是否破損、端子是否燒蝕氧化、散熱風扇是否積灰卡死、電容是否鼓包漏液。
   • 上電后觀察狀態：電源指示燈是否亮起、面板是否有顯示、是否有報警代碼（如 F0001 過流、F0002 過壓、F0003 欠壓等）彈出。
   • 若上電無反應：重點排查電源輸入回路、內部開關電源、控制板供電；若有顯示但無法運行，優先檢查功率模塊、驅動電路、通訊接口。
2. 常見故障分類
   • 無顯示 / 上電無反應：開關電源故障、整流模塊損壞、控制板供電異常。
   • 報過流 (F0001)：IGBT 模塊擊穿、電機短路 / 接地、電流檢測電路故障。
   • 報過壓 (F0002)：制動電阻 / 單元故障、減速時間過短、輸入電壓過高。
   • 報欠壓 (F0003)：輸入缺相、整流橋故障、直流母線電容老化。
   • 通訊故障：CU 板接口損壞、通訊芯片故障、PROFINET/Modbus 參數配置錯誤。
   • 散熱異常 / 過熱報警：風扇損壞、散熱片堵塞、溫度傳感器故障。

二、拆解與檢測步驟

1. 斷電安全操作
   • 斷開輸入 / 輸出電源，等待至少 5 分鐘，確認直流母線電壓降至安全值（<36V）后再拆解。
   • 拆除外殼、端子蓋，依次分離控制單元（CU）、功率模塊、電源板。
2. 功率部分檢測
   • 用萬用表二極管檔測量IGBT 模塊：測試各相上下橋臂通斷，若短路則模塊損壞。
   • 檢測整流橋：輸入三相之間是否導通，輸出直流正負極是否正常。
   • 檢查直流母線電容：測量容量與 ESR 值，若容量衰減超過 20% 或鼓包，需整組更換。
3. 電源與控制部分檢測
   • 電源板：測試 + 24V、+5V、+15V 等各路輸出電壓，若電壓異常則更換損壞的開關管、變壓器或?yàn)V波電容。
   • 控制單元（CU）：檢查 CPU、通訊芯片、存儲芯片是否有燒痕，測量核心供電是否穩定；若接口損壞，修復或更換接口電路。
   • 驅動板：測量 IGBT 驅動信號輸出，排查光耦、驅動電阻、穩壓管是否損壞。
4. 接口與通訊檢測
   • 測試電源端子、電機端子、通訊端子是否有虛接或燒蝕。
   • 用網線連接 PROFINET 接口，測試通訊是否連通，若不通則更換網口芯片或修復線路。

三、維修與更換流程

1. 功率部分維修
   • IGBT / 整流模塊損壞：更換同型號模塊，同步檢查驅動電路，避免新模塊再次擊穿。
   • 母線電容老化：整組更換同規格電解電容，確保母線電壓穩定。
   • 端子燒蝕：清理氧化層或更換端子排，重新緊固接線。
2. 電源與控制部分維修
   • 開關電源故障：更換損壞的電源芯片、變壓器、濾波電容，恢復各路輸出電壓。
   • 驅動電路故障：更換光耦、驅動電阻、穩壓管，確保驅動信號正常。
   • 控制單元故障：若芯片級維修困難，直接更換同型號 CU 板，重新配置參數。
3. 散熱與保養
   • 清理散熱風扇、散熱片積灰，若風扇損壞則更換同規格風扇。
   • 更換老化的導熱硅膠，保證功率模塊與散熱片接觸良好。
   • 緊固所有接線端子，避免虛接導致發熱或故障。

四、上電測試與調試

1. 空載測試
   • 不接電機，上電后檢查面板顯示是否正常，各路電壓是否穩定。
   • 運行變頻器至 50Hz，觀察輸出電壓、電流是否平衡，無報警。
2. 帶載測試
   • 連接電機，逐步升速，測試加減速、正反轉功能。
   • 監測運行電流、溫度，確認無過流、過熱、過壓等報警。
3. 參數與通訊恢復
   • 備份原參數后，恢復出廠設置，再重新配置電機參數、加減速時間、保護閾值等。
   • 若有通訊需求，配置 IP 地址、通訊協議、控制字等參數，測試與 PLC / 上位機通訊。

五   安全注意事項

• 全程斷電操作，避免觸電與模塊擊穿。
• 更換功率器件時做好靜電防護，使用防靜電手環與工具。
• 調試時逐步升速，避免瞬間大電流損壞設備。
