一、臺達驅動器維修故障點定位

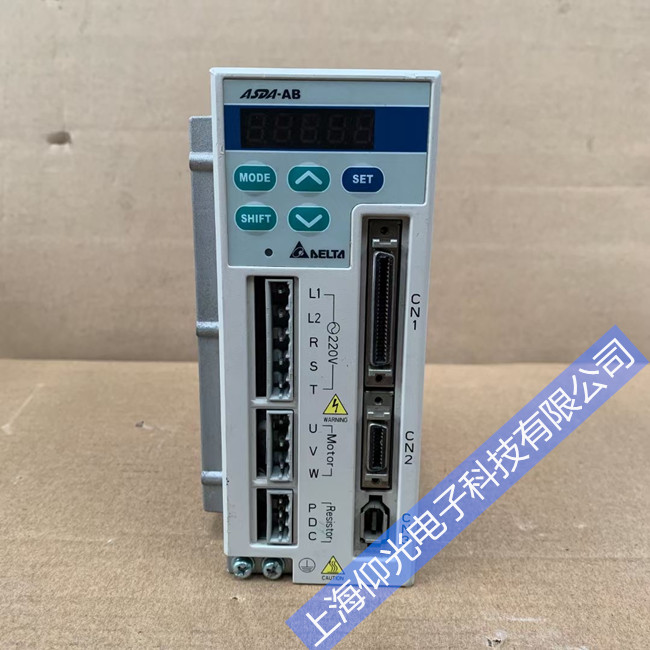

臺達 ASDA-B2/B3 系列伺服驅動器RL2E（RLE02），官方定義為主回路直流母線過電壓報警。伺服制動時電機回饋再生能量，母線電壓超出安全閾值即刻觸發停機保護。故障鎖定再生電阻回路、輸入電源、制動參數、負載慣量、驅動硬件五大核心區域。減速停機瞬間報警，多為制動電阻缺失或功率不足；高頻往復設備間歇報錯，多為回饋能量持續堆積；空載低速無故告警，多為電網電壓偏高；上電即報且無法復位，多為內部再生晶體管損壞。該故障若長期忽視，極易擊穿母線電容，造成驅動器整體報廢。
二、故障原因分析
再生電阻配置缺陷是最高發誘因。設備未加裝外置再生電阻，僅依靠內置小功率電阻無法消耗大量回饋電能；再生電阻阻值、功率選型不匹配，阻值偏大導致泄放電流不足；電阻接線端子長期振動松動、氧化虛接，制動回路時通時斷；電阻老化燒斷，再生能量無釋放通道，母線電壓快速飆升。
電源電壓異常加劇母線升壓。車間電網電壓長期高于 240V 單相額定標準，空載母線基準電壓偏高；多臺伺服共用電柜，其他設備回饋能量相互串擾疊加；電網存在諧波、電壓尖峰，制動瞬間母線電壓瞬間超標。
運行工況與參數設置過激。設備短行程高頻啟停、正反轉，持續產生再生電能；負載慣量遠超電機適配范圍，減速動能轉化能量劇增；減速時間參數設置過短，瞬時回饋能量峰值超限；再生動作閾值參數 P1.053 設置偏低，輕微升壓就觸發保護。
驅動器內部硬件隱性損壞。內部再生開關晶體管擊穿、開路，制動回路失效；直流母線電容老化、容量衰減，儲能緩沖能力下降；電壓采樣檢測電路元件漂移，出現誤報過壓；散熱風道堵塞，高溫加劇電子元件性能衰減。
三、臺達驅動器維修處理角度
檢修遵循先查電阻接線、再測電源、優化參數、校驗負載、最后檢修硬件由外至內流程。
第一步，斷電放電檢修再生回路。斷電等待電容充分放電，檢查 PB、P + 端子接線緊固無氧化；測量再生電阻阻值，與參數 P1.052 標準值核對，老化燒毀直接更換大功率匹配電阻；高頻制動工況加裝外置再生電阻，清理端子氧化層并涂抹導電膏。
第二步，檢測并穩定輸入電源。使用萬用表測量進線電壓，電壓超上限則加裝穩壓電源、進線電抗器；伺服動力電源獨立布線，不與變頻器、大功率設備共用空開；電源輸入端加裝濾波器，消除諧波尖峰干擾。
第三步，校準伺服制動運行參數。備份參數后恢復出廠設置，精準填寫 P1.052 實際再生電阻阻值；適度調高 P1.053 母線動作閾值，避免輕微電壓波動誤報警；延長加減速時間，降低制動瞬間能量沖擊；開啟電流濾波功能平滑回饋波形。
第四步，優化機械運行工況。調整設備程序，減少無意義高頻啟停與急停；減輕負載慣量，校正絲杠、導軌消除機械卡滯；降低設備最高運行速度，減緩制動能量輸出。
第五步，檢測驅動器內部硬件。觀察母線電容無鼓包、漏液，容量衰減及時更換；測量再生晶體管導通特性，損壞則維修驅動板；清理散熱風扇與風道，保證整機散熱；替換同型號正常驅動器交叉測試，定位硬件故障后送修更換板卡。
維修完成后，空載連續運行 30 分鐘，帶載往復啟停 1 小時，全程無 RL2E 報警、母線電壓平穩，即可投入生產。
結語
臺達驅動器RL2E 報警本質是制動再生能量無法及時泄放，造成直流母線電壓超限。核心誘因集中在再生電阻故障、電網電壓偏高、參數設置過激、負載慣量過大、驅動硬件老化。維修優先排查外部制動回路與供電系統，通過參數優化降低回饋負荷，同步做好設備散熱與定期巡檢，從根源規避母線過壓故障，延長伺服驅動器使用壽命。
