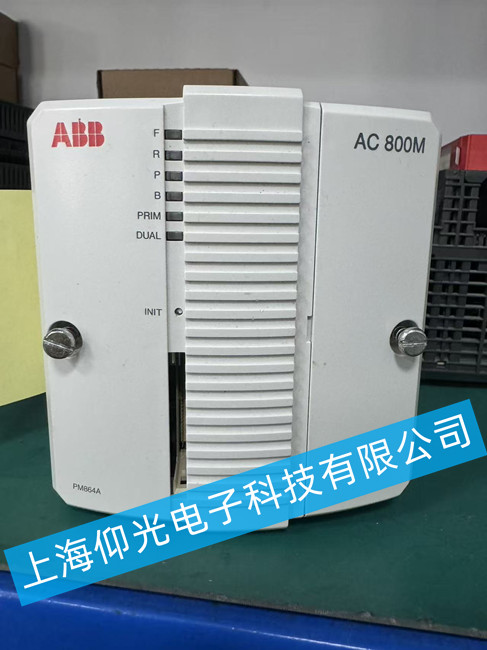

ABB PM864A (AC 800M) 控制器維修方案

• 型號：ABB PM864A（AC 800M 系列處理器模塊）
• 用途：工業 DCS 系統核心控制單元，用于過程控制與數據采集
• 故障場景：無顯示、運行燈不亮、報故障、通信中斷、冗余異常等

1. 安全與環境

• 斷電并掛牌警示，確認模塊完全斷電，避免帶電操作
• 準備防靜電工作臺、防靜電手環，防止靜電擊穿芯片
• 工具：萬用表、示波器、編程器、熱風槍、螺絲刀、鑷子等
• 備件：同型號 PM864A 模塊、備用電源板、主控芯片、電容、接口芯片等

2. 信息留存

• 拍攝模塊正面 / 背面接口、接線、指示燈狀態，記錄當前故障現象
• 備份控制器程序與配置（若可連接），避免數據丟失

1. 外觀與靜態檢測

• 檢查模塊外殼、接口是否破損，電容是否鼓包、漏液，芯片是否燒焦、開裂
• 測量電源輸入引腳（24V DC）是否短路，排查電源回路故障
• 檢查背板連接器針腳是否彎曲、氧化，清潔氧化層

• 用萬用表測量各電源軌（5V、3.3V、1.8V）是否正常，排查開關電源故障
• 用示波器檢測時鐘信號、復位信號是否穩定，判斷主控芯片工作狀態
• 連接 Control Builder 軟件，嘗試讀取模塊診斷日志，定位具體故障代碼（如內存錯誤、通信超時）

四、分模塊維修方案

1. 電源板故障（無顯示、電壓異常）

• 故障表現：模塊無任何指示燈，輸入電壓正常但內部無輸出
• 維修步驟：
  1. 拆解模塊，分離電源板與主控板
  2. 更換損壞的開關電源芯片、濾波電容、整流二極管
  3. 修復線路燒斷處，重新焊接虛焊點
  4. 上電測試各電壓輸出，確認穩定后再裝回主控板

2. 主控板 / 芯片故障（F 燈常亮、無法初始化）

• 故障表現：INIT 燈異常，無法進入運行態，軟件連接失敗
• 維修步驟：
  1. 檢測主控芯片（CPU）、內存顆粒、Flash 芯片是否損壞
  2. 更換失效芯片，重新燒錄固件與配置
  3. 修復總線接口電路，排查地址 / 數據總線短路
  4. 上電驗證初始化流程，確認 R 燈正常亮起

3. 通信 / 冗余故障（PRIM/DUAL 燈不亮、通信中斷）

• 故障表現：無法與上位機 / IO 模塊通信，冗余鏈路無法建立
• 維修步驟：
  1. 檢查以太網 / 冗余接口芯片（如 PCI 橋、以太網 PHY）是否損壞
  2. 更換故障接口芯片，修復線路阻抗異常
  3. 重新配置冗余參數，測試主備同步功能
  4. 用 ping 工具與診斷軟件驗證通信連通性

4. 機械 / 接口故障（連接器損壞、針腳斷裂）

• 故障表現：插拔困難、接觸不良、信號時斷時續
• 維修步驟：
  1. 清潔背板連接器針腳，去除氧化層與灰塵
  2. 更換斷裂 / 彎曲的針腳，修復塑料外殼
  3. 測試插拔壽命與接觸電阻，確保連接可靠
