施耐德機架式 / 塔式 UPS 不間斷電源 標準維修方案
一、設備基礎信息

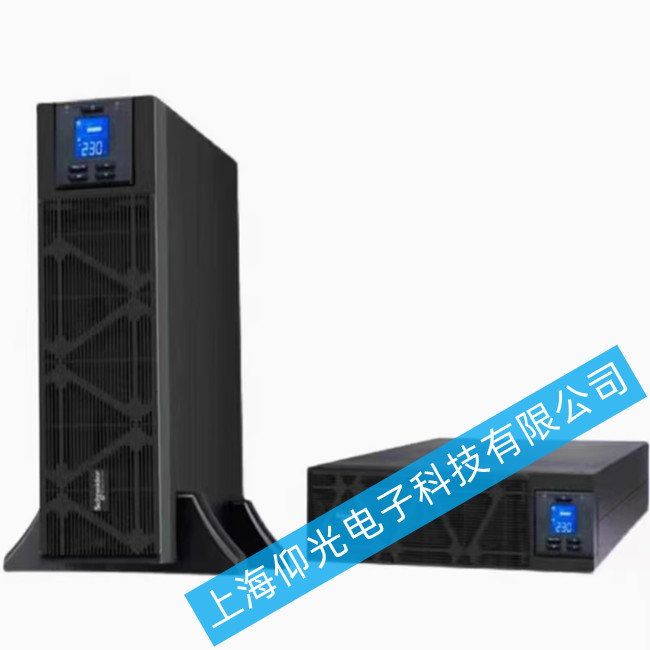

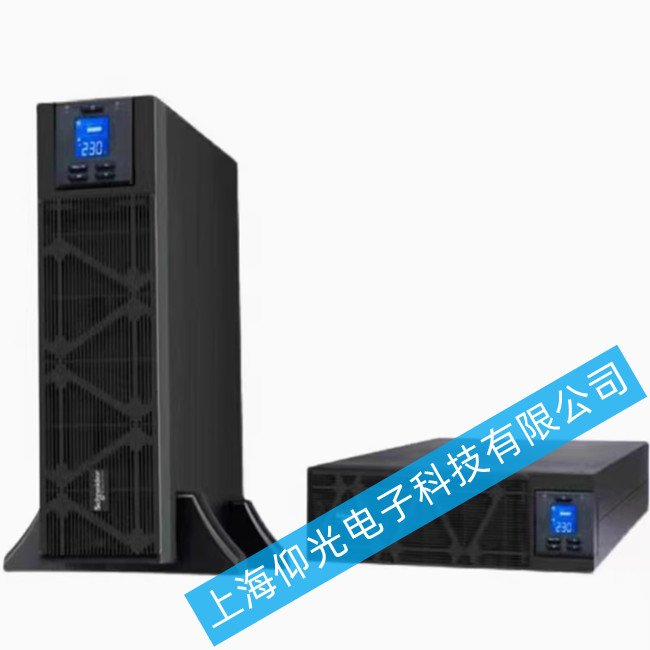

圖中為施耐德（APC）在線式雙變換 UPS 電源，支持機架式 / 塔式兩用安裝，是工業自動化、數據中心、精密設備的核心供電保障設備，核心功能為市電異常時無縫切換電池供電，保障負載零中斷運行。
二、標準維修全流程
1. 故障預檢與狀態評估
- 外觀與通電初檢：檢查機身、接口、風扇、顯示屏完整性；通電測試輸入 / 輸出電壓、電池組電壓、顯示屏參數（如圖中 230V 輸出），記錄設備型號、序列號、運行狀態。
- 故障代碼與日志讀取：通過面板 / 上位機讀取 UPS 故障日志、告警記錄，定位故障根源（如逆變故障、電池故障、通訊故障、旁路故障等）。
- 負載與帶載測試：模擬負載工況，測試 UPS 市電 / 電池模式切換、旁路切換、過載保護功能，驗證核心供電邏輯。
2. 分模塊深度檢測與維修
表格
| 檢測模塊 | 核心檢測內容 | 標準維修方案 |
|---|---|---|
| 主功率回路（整流 / 逆變） | 整流橋、IGBT、驅動板、電容、母線電壓 | 更換損壞 IGBT / 整流橋、修復驅動電路、更換鼓包 / 老化電容，校準母線電壓，恢復逆變輸出穩定性 |
| 電池管理系統（BMS） | 電池組電壓、單體電壓、充放電曲線、充電板 | 檢測電池健康度，更換失效電池；維修 / 更換充電板，校準充放電參數，修復電池過充 / 過放故障 |
| 旁路與切換系統 | 旁路繼電器、靜態開關、切換邏輯 | 更換老化繼電器 / 靜態開關，校驗切換時序，確保市電 / 電池 / 旁路無縫切換，無中斷 |
| 控制與顯示系統 | 主控板、顯示屏、按鍵、通訊接口 | 維修主控板電路、更換故障顯示屏 / 按鍵，修復 RS232/RS485/SNMP 通訊，重?zé)瓘S程序 |
| 輔助系統（風扇 / 電源） | 散熱風扇、輔助電源、防雷模塊 | 更換老化風扇、修復輔助電源回路，更換失效防雷模塊，保障設備長期穩定運行 |
3. 軟件校準與功能測試
- 參數校準：校準 UPS 輸出電壓、頻率、過載保護閾值、電池充放電參數，完全匹配原廠標準。
-
全功能測試：
- 市電模式：測試穩壓、穩頻、濾波功能，輸出精度符合國標要求
- 電池模式：測試斷電切換速度、帶載能力、放電時長
- 旁路模式：測試市電異常 / 逆變故障時的無縫切換功能
- 告警功能：測試過載、過溫、電池低壓、故障告警邏輯
- 兼容性測試：完成 UPS 與后端負載、監控系統的聯動測試，確保通訊、監控正常。
4. 老化測試與出廠驗收
- 連續老化測試：滿負載通電老化 72 小時，模擬工業現場工況，測試設備穩定性、散熱性能、抗干擾能力。
- 全項復檢：復測所有模塊功能、電氣參數、告警邏輯，確保無故障、無隱患。
- 出具維修報告：提供詳細檢測數據、維修記錄、校準報告、質保承諾，可直接用于客戶驗收、項目備案。
三、常見故障快速排查與解決方案
1. 常見故障 1：UPS 無法開機 / 無輸出
- 應急排查：檢查輸入市電、空開、電池組電壓，斷電重啟測試。
- 根治方案：維修 / 更換主電源模塊、整流橋、IGBT，修復開機回路，更換損壞功率器件。
2. 常見故障 2：電池?zé)o法充電 / 放電時間短
- 應急排查：檢查電池接線、電池組電壓，測試單體電池電壓。
- 根治方案：更換失效電池，維修充電板 / 電池管理系統，校準充放電參數。
3. 常見故障 3：UPS 報錯告警（逆變故障 / 旁路故障）
- 應急排查：讀取故障代碼，切換旁路模式保障負載，斷電重啟。
- 根治方案：維修逆變 / 旁路模塊，更換損壞靜態開關 / 繼電器，重?zé)刂瞥绦�，校�?zhǔn)系統參數。
4. 常見故障 4：顯示屏無顯示 / 按鍵無響應
- 應急排查：檢查面板供電、接線，斷電重啟。
- 根治方案：維修主控板、更換顯示屏 / 按鍵，修復面板通訊回路。
