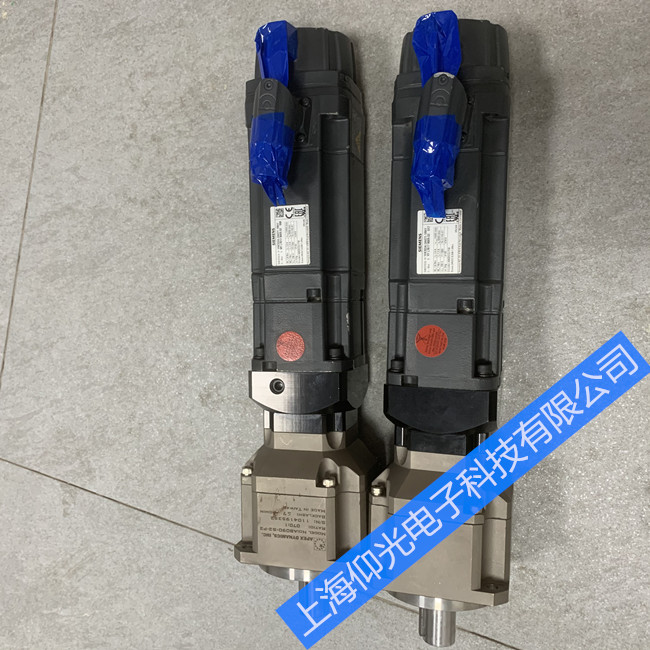

西門子伺服電機維修1FT7105-5AF70-1BA1-Z過載故障維修
一、故障現象與型號背景
1. 典型故障表現
驅動器報警：常見代碼 F07901（電機過載）、F07910（功率單元過載）、F30005（過流）或 F01122（I²t 過熱保護）。
運行狀態：電機啟動即跳閘、運行中扭矩不足、外殼發燙，嚴重時伴有“嗡嗡”異響或機械卡死。
監控?cái)?shù)據：通過 Siemens Starter/Scout 軟件監控，實際電流持續超過額定值（通常 >1.2 倍）。
西門子電機本體深度維修方案
若上述排查指向電機本體（如軸承異響、繞組短路），需執行專業拆解維修：
1. 軸承更換與機械修復
癥狀：轉動噪音大、軸向/徑向間隙超標。
操作：
使用專用拉馬拆卸后端蓋，取出轉子。
清洗軸承室，更換原廠或同規格高精度軸承（注意角接觸軸承的安裝方向）。
使用西門子指定潤滑脂（如 Klüberplex BEM 41-132），嚴禁混用油脂。
2. 繞組重繞與絕緣處理
癥狀：絕緣電阻極低、繞組燒焦發黑。
工藝：
記錄原繞組跨距、匝數、線徑。
采用 F 級或 H 級絕緣漆進行真空浸漆烘干，恢復絕緣強度。
修復后需進行匝間耐壓測試（1800V/50Hz，1s 無擊穿）。
3. 編碼器復位與校準
注意：1FT7 電機通常配備高分辨率編碼器（如 EnDat 2.2）。
操作：更換編碼器或拆解后，必須使用西門子調試軟件（Starter/Scout）執行編碼器校準（P0404/P0420）及磁極位置識別，否則會導致位置失控或持續過載
西門子伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
