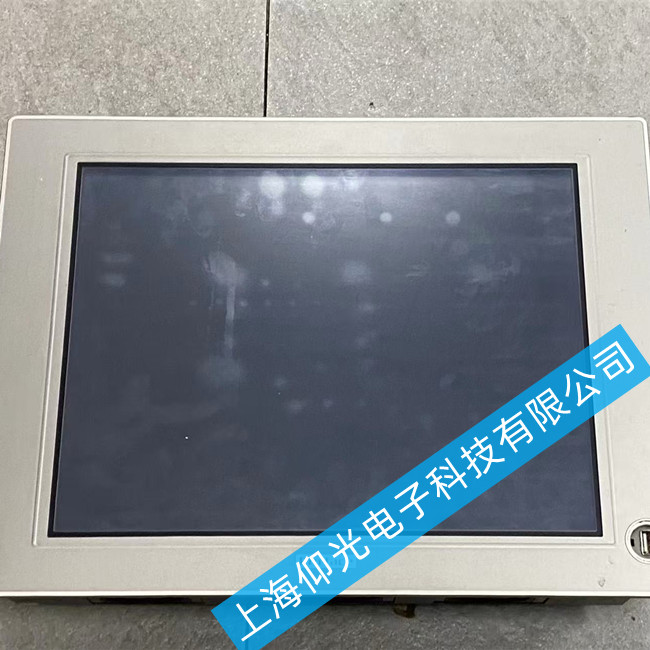

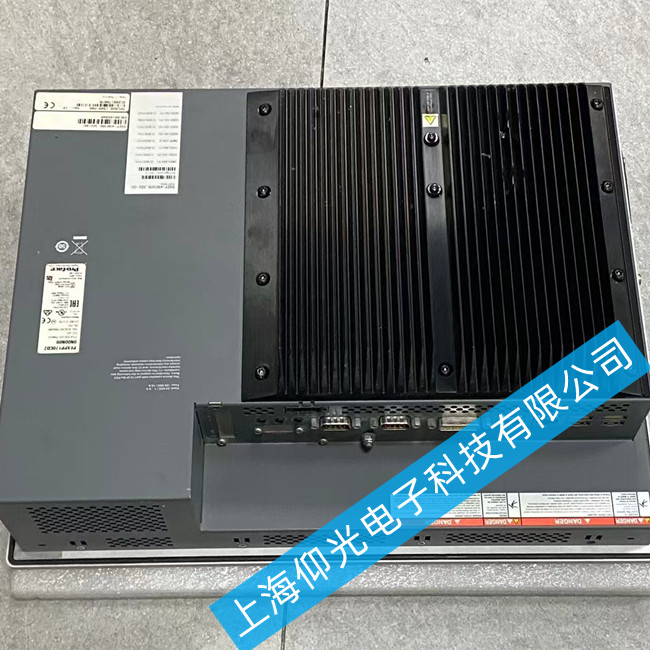

普洛菲斯觸摸屏維修PFXPP170CD20N00N00主板故障維修方法
一、 故障現象與初步診斷
在著手維修前，首先需要準確判斷故障類型。PFXPP170CD20N00N00主板常見故障通常表現為以下幾種形式：
完全黑屏（無背光、無圖像）：設備上電后，電源指示燈可能亮起，但屏幕完全無顯示，用手電筒照射屏幕也看不到任何圖像。這通常指向主板電源電路或核心芯片（如CPU）故障。
有背光無圖像（白屏/藍屏）：屏幕背光亮起，但顯示全白、全藍或出現亂碼。這通常是由于主板上的顯示信號處理電路（如LVDS接口、顯示芯片）或內存條接觸不良導致。
觸摸失靈：屏幕顯示正常，但觸摸操作無響應或響應位置偏移。這通常與主板上的觸摸控制芯片或連接排線有關。
無法開機/反復重啟：按下電源鍵后設備無反應，或啟動過程中反復重啟。這通常與主板上的BIOS程序損壞、電源管理芯片故障或硬件不兼容有關。
初步診斷步驟：
檢查電源：使用萬用表測量輸入電壓是否為標準的24V DC，并檢查電源接口是否虛焊或氧化。
觀察指示燈：觀察設備上的PWR（電源）指示燈狀態，判斷主板是否已上電。
聽聲音：部分主板在啟動時會發出蜂鳴聲，通過聲音可以初步判斷CPU是否工作。
二、 主板維修核心步驟
1. 外觀檢查與清潔
在拆解主板后，首先進行目視檢查：
電容鼓包/漏液：重點檢查電源濾波電容和CPU周圍的電容。如有鼓包或漏液，需使用同規格的電容進行更換。
芯片燒毀：檢查主控芯片、電源管理芯片表面是否有裂紋、燒焦痕跡或鼓包。
線路腐蝕：檢查PCB板是否有因潮濕或液體侵入導致的線路腐蝕、斷線。
清理灰塵：使用洗板水或無水酒精清理主板上的灰塵，特別是散熱片下方的積塵，確保散熱良好。
2. 電源電路維修
主板無法開機的首要排查點是電源電路。
測量關鍵電壓：使用萬用表測量主板上的關鍵測試點電壓，如5V、3.3V、1.8V等。如果某一路電壓缺失或異常，則順著該路電源的DC-DC轉換電路進行排查。
更換保險絲：檢查主板上的貼片保險絲（Fuse）是否熔斷。如果熔斷，需更換同規格保險絲，并檢查后級電路是否存在短路，避免再次燒毀。
普洛菲斯觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
