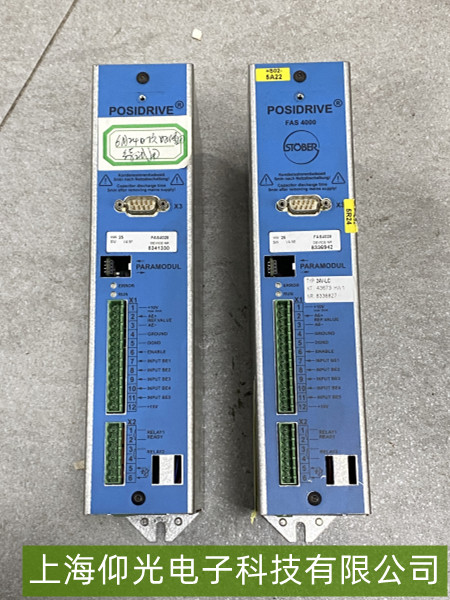

斯德博POSIDRIVE FAS 4000伺服驅動器“欠壓報警（UV）”
一、故障原因分析
斯德博POSIDRIVE FAS 4000伺服驅動器顯示“欠壓報警（UV）”，本質是直流母線電壓低于正常工作下限（通常為額定輸入電壓整流后的最低閾值，如380V AC輸入對應直流母線約300-320V DC時觸發報警）。常見原因包括：
輸入電源問題：電網電壓過低（如380V AC輸入時實際電壓＜340V）、電源波動大或供電線路過長/線徑過細導致壓降過大。
電源缺相：三相輸入電源中某相缺失（如斷路器接觸不良、熔斷器熔斷），整流后直流母線電壓無法達到正常值。
直流母線電容故障：濾波電容老化（容量下降＞20%）、漏液或內部短路，導致母線電壓儲能不足，波動加劇。
負載異常：驅動器帶載啟動時，電機堵轉或啟動電流過大，瞬間消耗母線電能，若制動單元未及時釋放能量（如制動電阻未接入），可能引發短時欠壓。
外部干擾：同一供電回路中存在大功率設備（如電焊機、變頻器）啟停，造成電網電壓瞬時跌落。
二、故障處理步驟
基礎檢查：
測量輸入電壓：用萬用表AC檔檢測驅動器三相輸入電壓（如380V AC輸入，正常范圍應為360-420V），若實測電壓＜340V，需檢查供電線路（如線徑是否過細、接觸器觸點是否氧化）或聯系供電方調整。
檢查電源缺相：通過萬用表測量三相輸入電壓是否平衡（任意兩相差值＜10V），或觀察驅動器輸入端子是否有缺相指示（部分型號面板會顯示缺相代碼）；檢查斷路器、熔斷器是否完好（無燒焦、松動）。
觀察直流母線狀態：若驅動器支持直流母線電壓顯示（通過面板或調試軟件），測量母線實際電壓（正常空載時應為輸入電壓的1.35倍左右，如380V AC對應約513V DC；欠壓報警時通常＜300V DC）。
深度排查：
檢測直流母線電容：斷電后（等待5分鐘放電），用萬用表電容檔檢測濾波電容容量（對比標稱值，如標稱1000μF，實測＜800μF需更換）；檢查電容外觀是否有鼓包、漏液。
驗證負載與參數：空載啟動驅動器，觀察是否仍報欠壓；若空載正常，逐步加載并監測母線電壓，確認是否因負載過重（如電機堵轉）導致瞬時欠壓，需調整啟動參數（如增大加速時間）。
檢查外部干擾：排查同一供電回路中是否有大功率設備頻繁啟停（如電焊機），必要時為驅動器單獨供電或加裝穩壓器。
修復與驗證：
若為輸入電源問題，修復供電線路（如更換線徑更大的電纜、緊固接線端子）；若為缺相，更換損壞的斷路器/熔斷器；若電容老化，更換同規格濾波電容；若參數不當，調整加速時間（如從0.5秒改為1-2秒）或啟用制動單元（針對頻繁啟停負載）。
維修后空載運行，確認欠壓報警消除；帶負載時逐步增加功率，觀察母線電壓穩定性（正常波動范圍應在±10%以?xún)?nèi)）。
